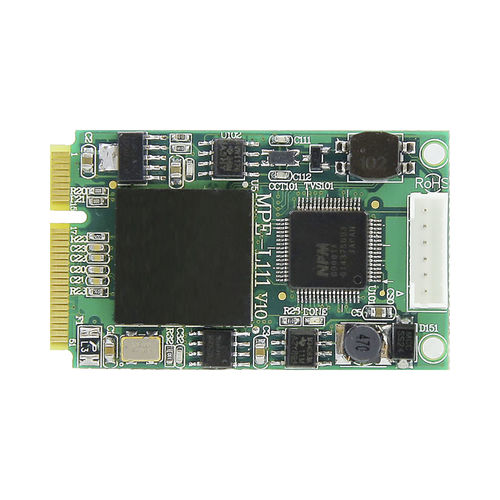

La carte de contrôle maître MPE-L111 est conçue pour les utilisateurs qui ont besoin de développer rapidement et facilement des applications telles que le contrôle de mouvement et les contrôles d'E/S. MPE-L111 est une carte de contrôle maître mini PCI Express avec une extension de réseau en temps réel à grande vitesse appelée Motionnet. Motionnet est une nouvelle série de systèmes communicants conçus pour des applications d'automatisation polyvalentes.
Caractéristiques
● mini PCI Express
● PCI Express mini Card Electromechanical Rev. 1.2
● Max. 20Mbps de taux de transfert
● 1 Ring of Motionnet® Master
● Max. 64 modules esclaves Motionnet® pris en charge
Motionnet
Numéro de la bague : 1
Interface série : RS-485 semi-duplex avec isolation par transformateur
Type de câbleCAT5 : câble Ethernet UTP/STP
Protection contre les surtensions : 10KV
Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps
Contrôle du flux de données : Automatique
Distance de communication : Max. 100M (20Mbps/32 modules esclaves)
Numéro du module esclave de communication : 1 anneau avec max. 64 esclaves
Facteur de forme : mini PCI Express
Généralités
Type de bus : PCI Express 1 voie 2,5 Gb/s
Consommation d'énergie : 3.3VDC à 500mA typique
Température de travail : 0 à 60°C
---
