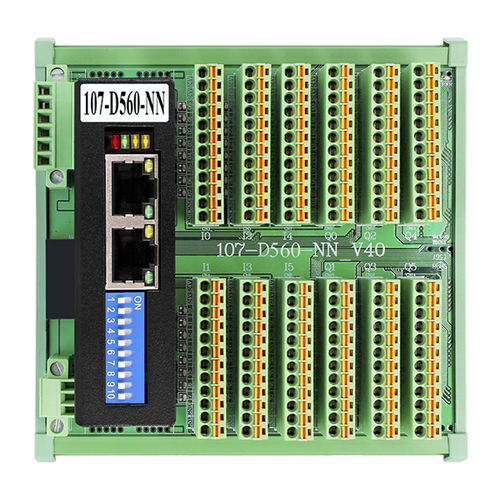

Module E/S esclave 107-D5 series

numériqueRJ45RS-485

La série 107-D5xx est un module esclave Motionnet® à 96 canaux d'E/S numériques. Avec un câble CAT5, la série 107-D5xx peut être connectée en série. Il est également équipé d'une prise téléphonique RJ45 pour une installation facile et d'une LED pour un diagnostic sans effort Caractéristiques ● 96-Ch. Motionnet® Digital I/O slave modules ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Bornier enfichable avec connecteurs à ressort ● Montage sur rail DIN (L-122 x l-125 x H-77 mm) Motionnet Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP/STP Protection contre les surtensions : 10KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Tension d'isolement E/S : 3750Vrms Types d'entrées : NPN Impédance d'entrée : 5.6KΩ/0.5W Courant d'entrée : ±5mA (Max.) Types de sortie : Transistors Darlington NPN à collecteur ouvert Capacité de commutation : Chaque voie de sortie est de 350mA à 24VDC Temps de réponse : On to Off, à propos de 50μs ; De Off à On, à propos de 10μs Protection contre les surintensités : 3A (Max.) pour chaque port (8-Ch.) Généralités Puissance absorbée : 9VDC à 36VDC Consommation d'énergie : 6W typique Température de travail : 0 à 60°C
