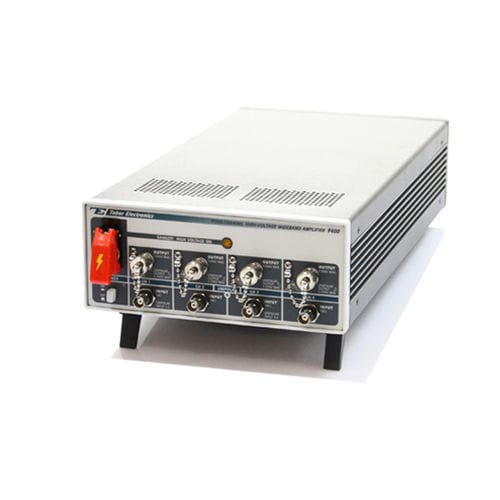

Amplificateur de signal 9400

de puissanceà quatre canauxsortie de courant

Le modèle 9400 a été conçu comme un amplificateur polyvalent, à large bande et haute tension, tout en ciblant des applications spécifiques. Il intègre quatre canaux dans un boîtier compact afin de gagner de la place et de réduire les coûts, sans pour autant compromettre la bande passante ni l’intégrité du signal. Bande passante à pleine puissance de CC à >500 kHz Vitesse de montée jusqu’à 400 V/µs Sorties de contrôle pour chaque canal Caractéristiques Le modèle 9400 peut délivrer des signaux compris entre -200 V et +200 V avec des courants continus allant jusqu’à 50 mA par canal. La sortie est pilotée par une source de 0,1 Ω et, avec une légère dégradation de sa bande passante, peut piloter des charges capacitives allant jusqu’à 1 nF, tout en conservant sa plage d’amplitude complète. Le modèle 9400 dispose d’une sortie de surveillance sur le panneau arrière qui divise le signal de sortie principal par 100 pour les applications nécessitant la surveillance du signal de sortie à l’aide de capteurs basse tension. Modes de fonctionnement Le 9400 dispose de deux modes de fonctionnement. Le premier est le mode normal, dans lequel chaque canal amplifie et délivre des signaux bipolaires avec un gain de x50. Dans ce mode, le signal d’entrée est amplifié et transmis aux bornes de sortie sans modification de ses propriétés d’origine, à l’exception de son niveau d’amplitude. Dans ce mode de fonctionnement, chaque canal peut être utilisé séparément pour amplifier un signal distinct. Le deuxième mode de fonctionnement est le mode unipolaire, dans lequel le signal est appliqué à une entrée, redressé, amplifié puis transmis via deux sorties distinctes. Dans ce mode, l’amplificateur se transforme en un système à une entrée et deux sorties, spécialement conçu pour piloter les actionneurs haut/bas et droite/gauche d’un micro-moteur MEMS classique, ainsi que pour d’autres applications nécessitant la conversion précise de signaux bipolaires en signaux unipolaires.
