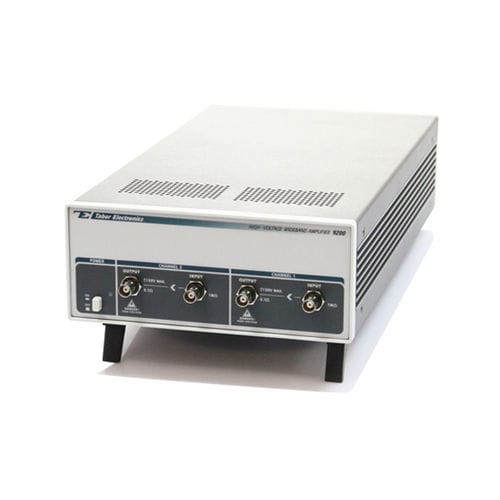

Amplificateur de signal 9200

de puissanceà deux voiessortie de courant

Le modèle 9200 est un amplificateur de puissance de table, à un ou deux canaux, au format 2U (demi-rack), conçu pour l'amplification de signaux. Offrant une pureté de signal sans précédent, le modèle 9200 amplifie les signaux allant du courant continu à plus de 500 kHz. L'appareil dispose d'un gain fixe de x15 ; toutefois, ce même amplificateur est disponible avec un gain personnalisé, sans aucune dégradation de la pureté du signal ni des performances. Bande passante à pleine puissance de CC à >500 kHz Vitesse de montée jusqu’à 200 V/µs Faible distorsion Coût réduit Caractéristiques Résout les problèmes courants Le modèle 9200 fonctionne comme un tampon amplificateur pour les signaux émis par des générateurs de formes d’onde, de fonctions ou d’impulsions. La plupart de ces générateurs produisent des signaux limités à 20 V crête à crête sur une haute impédance. Le modèle 9200 peut convertir ces tensions à des niveaux pouvant atteindre 300 V crête à crête. L’amplificateur dispose d’une capacité de commande de courant de ±100 mA par canal à partir d’une source de 0,1 ?. Bien que la sortie puisse piloter de petites charges capacitives ou inductives, il est recommandé, pour exploiter pleinement son potentiel à haute vitesse, que les caractéristiques de la charge soient principalement résistives. Le modèle 9200 peut supporter une capacité et une inductance de charge allant respectivement jusqu’à 100 pF et 0,5 mH sans aucune détérioration des performances. Niveau de masse Cet amplificateur de puissance avancé est équipé de connecteurs d’entrée et de sortie flottants permettant une isolation par rapport au niveau de masse jusqu’à 250 VCC. La seule contrainte est que les masses d’entrée et de sortie doivent être connectées au même niveau. Cette capacité est extrêmement importante dans les applications où le dispositif amplificateur doit se trouver au même niveau de masse que sa source. La fonctionnalité de flottement peut être activée ou désactivée à l’aide d’un simple cavalier accessible à l’utilisateur. Applications cibles Le boîtier de l’amplificateur a été conçu pour être empilé au-dessus ou en dessous d’autres produits Tabor.
