Amplificateur de signal 9100A

de puissanceà voie uniquesortie de courant

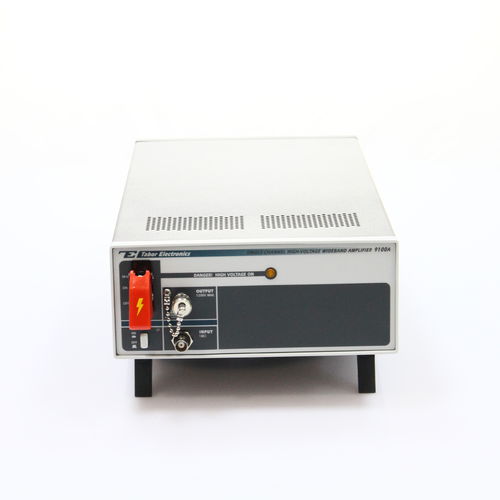

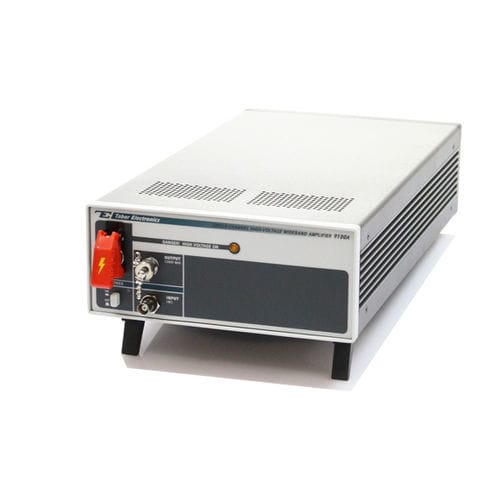

Le modèle 9100A a été conçu comme un amplificateur polyvalent, à large bande et haute tension, tout en ciblant des applications spécifiques. Il est logé dans un boîtier compact afin de gagner de la place et de réduire les coûts, sans pour autant compromettre la bande passante ni l’intégrité du signal. Bande passante à pleine puissance de CC à >500 kHz Vitesse de montée jusqu’à 400 V/µs Caractéristiques Résolution des problèmes courants Le modèle 9100A peut émettre des signaux compris entre -200 V et +200 V avec des courants continus allant jusqu’à 125 mA. La sortie est pilotée par une source de 0,1 ? et, avec une légère dégradation de sa bande passante, peut piloter des charges capacitives allant jusqu’à 1 nF, tout en conservant sa plage d’amplitude complète. Le modèle 9100A dispose d’une sortie de surveillance sur le panneau arrière qui divise le signal de sortie principal par 100 pour les applications nécessitant la surveillance du signal de sortie à l’aide de capteurs basse tension. Applications cibles Le boîtier de l’amplificateur a été conçu pour être empilé au-dessus ou en dessous d’autres produits Tabor. Il peut également être monté à côté d’un générateur Tabor dans un rack standard de 19 pouces. L’ensemble générateur-amplificateur de forme d’onde constitue une solution idéale pour pratiquement toutes les applications à haute tension et à large bande passante. Sécurité La sécurité a joué un rôle majeur lors de la conception du modèle 9100A. Le circuit haute tension menant à l’amplificateur est bloqué par un interrupteur mécanique situé sur le panneau avant, et l’application accidentelle d’une puissance élevée à l’unité testée (UUT) est empêchée par un loquet de sécurité. Le 9100A n’émettra des signaux haute tension qu’une fois le loquet de sécurité relevé et l’interrupteur haute tension basculé en position ON. En cas d’urgence, il est possible d’actionner le loquet de protection pour couper immédiatement l’alimentation haute tension au niveau des bornes de sortie. À titre de dispositif de sécurité visuel supplémentaire, un voyant rouge s’allume sur le panneau avant dès que la haute tension est activée.
