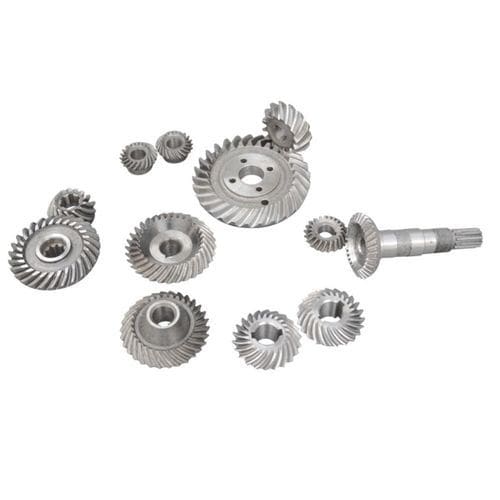

Roue dentée conique

à denture hélicoïdaleindustriellepour transmission

Présentation
Nous sommes spécialisés dans la fabrication sur mesure d’engrenages de précision avec une équipe d’ingénieurs expérimentés et plus de 30 machines CNC avancées de taillage importées des États-Unis, du Japon et de fournisseurs nationaux. La production intégrée couvre le taillage de côniques spirales, le rodage, le meulage et le taillage par génération, soutenue par des machines de rodage Oerlikon, des rectifieuses de côniques et des équipements d’inspection de précision. Nous fournissons un service complet du matériau au produit fini pour prototypes et production de série.

Applications

• Machines-outils et réducteurs
• Sous-systèmes aéronautiques et UAV
• Robots humanoïdes et industriels (articulations et transmissions)
• Équipements miniers, pétrole & gaz et installations de traitement chimique
• Impression, applications marines et autres systèmes de transmission de haute précision

Caractéristiques
1. Contrôle de l’usinage de précision

• Procédés avancés de rectification et finition garantissant des tolérances géométriques strictes
• Erreur de profil de dent contrôlée dans ±0.01 mm
• Écart de pas maintenu à ≤ 0.005 mm/m
• Adapté aux applications haute précision : machines-outils CNC, articulations robotiques, automatisation de précision

2. Technologie de traitement de surface

• Cémentation et trempe pour augmenter la dureté de la surface des dents
• Grenaillage pour améliorer la résistance à l’usure et la résistance à la fatigue
• Option de nitruration pour meilleure résistance à la corrosion et durée de vie prolongée

3. Capacité de conception sur mesure

• Solutions sur mesure selon espace d’installation, rapport de transmission, vitesse de fonctionnement et conditions de charge/couple
• Conception et fabrication d’engrenages non standard : déport de profil, double hélice (chevrons), structures spéciales et composants de précision spécifiques

Spécifications (résumé)
Gamme de modules : 0.3–35 mm (typique 0.5–30 mm) | Diamètres : ≈10–2500 mm (selon procédé ; jusqu’à 18000 mm pour fraisage grossier) | Précision : DIN 3–9 (typique DIN 5–8) | Types : droits, hélicoïdaux, coniques (droits/spiral/hypoïde), chevrons, internes, vis sans fin et engrenages personnalisés.

Tableaux de capacité détaillés
Feuille 1
En-tête : Type | Statut | Module (M) | Diamètres (mm) | Précision (DIN)
Engrenages coniques droits - Forgeage | M0.5-M15 | Φ10~500 | DIN8-9
Engrenages coniques droits - Planification | M0.5-M15 | Φ10~Φ500 | DIN7-9
Engrenages coniques droits - Rectification | M0.5-M15 | Φ10~Φ600 | DIN5-6
Usinage 5 axes | M35 Max. | Φ2500 Max. | DIN3-6
Engrenages coniques spirales - Rodage (Gleason) | M0.5-M15 | Φ10~Φ700 | DIN7-8
Rectification spirale (Gleason) | M0.5-M30 | Φ10~1600 | DIN5-6
Découpe dure (Klingelnberg) | M3.0-M30 | Φ200~Φ2500 | DIN5-6
Hypoïdes / Couronne / Zéro / Onglet - Rodage/Rectification | M0.5-M30 | Φ10~Φ1600 / Φ20~1600 | DIN5-9

Feuille 2
En-tête : Type | Statut | Module (M) | Diamètres (mm) | Précision (DIN)
Engrenages droits - Taillage de précision | M0.3-M6.0 | Φ10~Φ400 | DIN5-6
Power Skiving | M0.3-M6.0 | Φ10~Φ600 | DIN5-6
Taillage+Rabotage | M0.3-M8.0 | Φ10~Φ800 | DIN7-8
Taillage+Rectification | M0.5-M25 | Φ10~Φ2500 | DIN5-6
Fraisage+Rectification, Usinage 5 axes | M3.0-M35 / M35 Max. | Φ50~Φ2500 / Φ2500 Max. | DIN3-6
Brochage / Façonnage / Autres | M0.3-M30 | Φ10~Φ2500 | DIN5-9

Caractéristiques techniques

• Modules : 0.3–35 mm selon procédé (fréquent 0.5–30 mm)
• Diamètres : ≈10 mm à 2500 mm (selon procédé), jusqu’à 18000 mm pour fraisage grossier
• Précision : DIN3–DIN9 selon méthode et taille
• Procédés : taillage de précision, power skiving, rabotage, rectification (Gleason/Klingelnberg), rodage, coupe dure, usinage 5 axes, brochage, fraisage+rectification
• Traitements : cémentation & trempe, grenaillage, nitruration (option)
• Tolérances typiques : erreur de profil ≤ ±0.01 mm, écart de pas ≤ 0.005 mm/m
