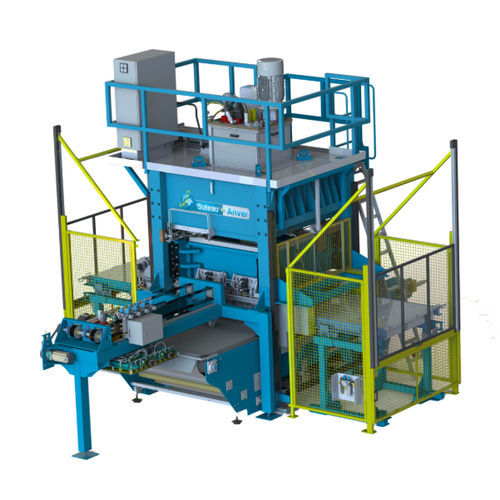

Unité d'estampage rouleaux à rouleaux VFS

acierplastique

Présentation
Découvrez la presse à pont plongeant hydraulique SUTEAU-ANVER, modèle VFS, une machine de découpe industrielle conçue pour la précision, la productivité et la découpe à grande vitesse des matériaux non métalliques flexibles. Destinée à la production en grande série, elle traite des matières présentées en rouleaux ou en plaques sur tapis, plaque acier ou polypropylène.

Conception et construction
La structure de la machine comprend une table fixe et un pont supérieur fixe assemblés sur quatre poteaux verticaux. Le pont mobile est relié au pont supérieur par un vérin hydraulique central qui régule montée et descente. Le guidage du pont est assuré aux quatre coins par des éléments en céloron en contact avec les poteaux verticaux ; la machine est conçue pour travailler avec un effort de coupe symétrique par rapport au centre de la surface de découpe.

Butées, réglages et commande
Le point bas de découpe est déterminé par quatre butées mécaniques. Le réglage de ces butées en fonction de la hauteur de l'outil est automatisé et réalisé lors d'une phase de mise au point. Les butées sont motorisées par un moto-réducteur et un variateur de vitesse électronique. Après réglage, le pupitre de commande permet de corriger la position du point de découpe avec une précision de 0,01 mm. Les quatre posi-butées sont intégrées à la table fixe. En option, un système de jet d'air évite la pollution de la partie supérieure des butées. La position de la butée supérieure est également réglable pour définir le passage entre le dessus de la matière et les lames ; le réglage peut être effectué à tout moment depuis le pupitre. La position est surveillée par un potentiomètre linéaire avec une précision de +/- 5 mm.

Utilisation et sécurité
Pour garantir la sécurité de l'opérateur lors d'interventions sous le pont mobile, ce dernier peut être verrouillé hydrauliquement en position haute. Ce verrouillage est automatique à l'arrêt machine ou lors du changement d'outil.

Caractéristiques principales

• Presse de découpe industrielle pour matériaux non métalliques flexibles
• Conception hydraulique à pont mobile pour des courses contrôlées et répétables
• Performances adaptées à la production en grande série
• Réglage précis des butées avec correction à 0,01 mm
• Verrouillage hydraulique du pont mobile pour la sécurité opérateur
• Compatible avec alimentation en rouleaux ou en plaques et différents plateaux

Options disponibles

• Système de rotation de billot
• Plaque acier trempé rectifié – Épaisseur 10 mm – Dureté 60 HRC
• Plateau chauffant :
  • Plateau acier avec résistances type bâton
  • Température maxi 200°C +/- 5°
  • Régulation de température type PID
• Porte-outil
• Chargement et déchargement automatiques des outils de découpe depuis le tapis
• Télémaintenance
• Chargeur d'outil automatique avec magasin 5 outils et protection d'accès
• Aménagements rouleaux, aménagements à pinces et tapis sans pince
• Tapis de découpe aspirant
• Tables automatiques, dépalettiseur et palettiseur

Caractéristiques / spécifications techniques

• Energie électrique : 400 Volts triphasé + Neutre + Terre 50 Hz
• Puissance installée : De 11 kW à 30 kW selon versions
• Energie pneumatique : Air sec 6 Bars
• Largeur table de découpe : Selon besoin
• Profondeur table de découpe : Selon besoin
• Puissance de coupe : De 100 tonnes à 500 tonnes
• Course pont maximum : 180 mm (autre course sur demande)
• Ouverture pont maximum : 200 mm (autre ouverture sur demande)
