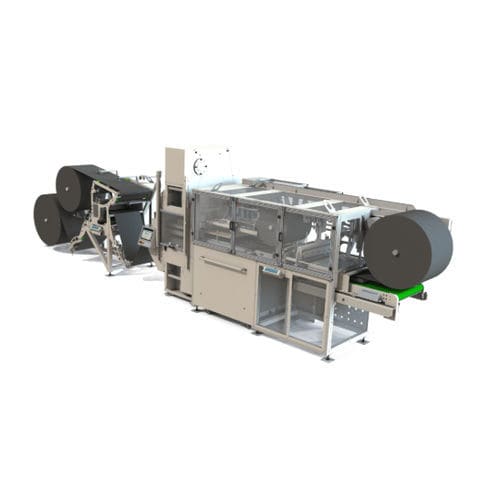

Presse motorisée SA series

mécaniqueélectroniquede découpe

Présentation
La presse mécanique à découpe mi-chair est une solution industrielle à haute cadence destinée à la découpe totale ou mi-chair de matières souples (mousse, caoutchouc, papier, carton, composites). Livrable seule ou intégrée en ligne, elle traite rouleaux ou plaques pour découpe mi-chair, échenillage, coupe en bandes, déroulage et ré-enroulage. Selon le pas d'avance, la machine peut atteindre jusqu'à 180 coups par minute.

Fonctions principales

• Structure mécano-soudée de type gap frame avec plateau supérieur mobile entraîné par un système bielle-manivelle couplé à un motoréducteur; articulations montées sur roulements et protégées.
• Tôle support outil fournie; outil fixé par vis et bridée sur le plateau supérieur par une queue d'aronde à blocage manuel.
• Plateau inférieur réglable par système vis/écrou pour ajuster précisément le point de découpe et réaliser la découpe mi-chair; tôle de renfort remplaçable.
• Double rouleaux d'avance (amont/aval) de chaque côté du plateau, motorisés par brushless/servomoteurs pour grande dynamique et précision d'avance; commande on/off indépendante pour modes poussée ou traction.
• Systèmes de guidage et positionnement au niveau de l'aire de découpe et rouleaux d'entrainement à tension variable en entrée machine.
• Commande numérique programmable : pas d'avance, accélération/décélération, nombre de coupes par frappe, etc.; mémoire de 999 programmes; interface conviviale.
• Conforme aux normes de sécurité en vigueur et large choix d'options pour adaptation aux besoins de production.

Caractéristiques principales

• Découpe industrielle pour applications totale et mi-chair.
• Cadence élevée jusqu'à 180 cps/min selon configuration.
• Précision mécanique d'avance ±0,1 mm et réglage manuel de coupe à 0,01 mm.
• Rouleaux d'avance motorisés brushless/servomoteurs pour alimentation précise.
• Surfaces de travail configurables de 350×350 mm à 1000×1000 mm.
• Puissances de découpe disponibles de 10 à 80 tonnes selon modèles 110–180.
• Adaptabilité multi-secteurs (aéronautique, automobile, emballage) avec périphériques variés.

Options / périphériques (exemples)
Périphériques amont

• Dérouleurs
• Enrouleurs
• Unités de laminage
• Dépalettiseur
• Table de jonction / table de collage

Périphériques aval

• Station de dégagement (knock-out)
• Unité de découpe en bandes
• Enrouleurs
• Massicot / coupe transversale
• Tapis convoyeurs
• Systèmes d'empilage automatique

Versions disponibles

• Modèle 110 : puissance de découpe 10 T
• Modèle 120 : puissance de découpe 20 T
• Modèle 135 : puissance de découpe 35 T
• Modèle 150 : puissance de découpe 50 T
• Modèle 180 : puissance de découpe 80 T

Caractéristiques / spécifications techniques

• Puissance de découpe : 10 à 80 tonnes (modèles 110–180).
• Surface de travail : de 350×350 mm à 1000×1000 mm (configurations multiples par modèle).
• Cadence maxi : jusqu'à 180 cps/min ; cadence mini : 60 cps/min (selon pas d'avance).
• Précision mécanique d'avance : ±0,1 mm ; réglage manuel de coupe : 0,01 mm.
• Double rouleau d'approvisionnement avec ouverture pneumatique; rouleaux motorisés brushless/servomoteurs avec commande indépendante on/off.
• Puissance électrique : généralement 7 à 20 kW selon modèle et configuration.
• Tôle support outil fournie et plateau inférieur remplaçable; queue d'aronde à blocage manuel pour bridage de l'outil.
• Commande numérique avec mémoire de 999 programmes et paramètres programmables (pas, accélération, nombre de coupes par frappe, etc.).
• Conformité aux normes de sécurité applicables; nombreuses options pour adaptation aux besoins de production.
• Exemples combinaisons surface/puissance : 350×350 mm | 10 T; 400×400 mm | 20/35/50 T; 500×500 mm | 20/35/50 T; 600×600 mm | 35/50/80 T; 800×800 mm | 50/80 T; 1000×1000 mm | 80 T.
