Presse hydraulique XPM

motoriséeélectroniquede découpe

Présentation

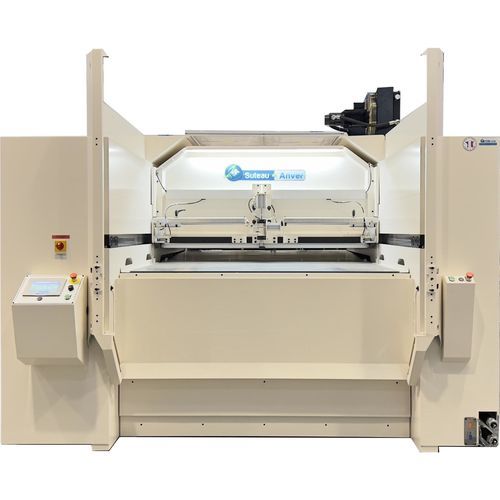

La presse hydraulique à pont mobile SUTEAU-ANVER SA XPM est conçue pour les découpes précises, silencieuses et à cadences élevées de matériaux non métalliques souples et semi-rigides. Elle associe un pont mobile horizontal entraîné par un moto-réducteur et une table verticale actionnée par 2 ou 4 vérins hydrauliques, ainsi qu’un système breveté d’injection d’huile alimentant les vérins de table depuis un vérin principal avec clapets. Le recul du pont est réglable depuis l’écran tactile par incréments de 100 mm. Barrière de cellules certifiée CE à l’avant et protections arrière pour la sécurité. Fabrication France.

Champs d’applications

• Synthétiques
• Textiles
• Cuir
• Joints
• Mousses
• Plastiques
• Moquette
• Feutre
• Caoutchouc
• Autres matériaux souples et semi-rigides

Principales fonctions

• Conception à pont mobile permettant de libérer l’aire de découpe pour le positionnement de l’outil et l’évacuation des pièces
• Le pont peut porter l’outil ou les contreparties peuvent être placées sur le pont ou sur la table
• Table actionnée par 2 ou 4 vérins hydrauliques assurant une pression équilibrée et un parallélisme rigoureux
• Système breveté d’injection d’huile via vérin principal et clapets vers les vérins de table
• Interface opérateur tactile multilingue; recul du pont paramétrable par pas de 100 mm
• Sécurité : barrière de cellules certifiée CE à l’avant et carter arrière
• Cadence élevée : jusqu’à 10 découpes par minute
• Fabrication en France

Options (sélectionnables)

• Systèmes d’alimentation matière
• Dérouleurs / porte-rouleaux
• Butées mécaniques (pour machines 2 et 4 vérins)
• Système de maintien en pression pour thermocompression
• Servomoteur sur le pont pour précision avant ±0,2 mm
• Systèmes de rotation du billot sous pont ou sur table
• Découpe sur plaque acier trempé rectifiée (avec butées mécaniques)
• Plates chauffantes
• Éclairage dimmable
• Support outil au-dessus du pont
• Support outil sous le pont
• Machine sans bandeau avant
• Télémaintenance / module de contrôle à distance
• Version design personnalisée
• Peinture suivant RAL sur demande

Versions disponibles (exemples)

• Gamme 2 vérins (exemples) : 1600 x 800 – 80T & 100T ; 1600 x 900 – 80T & 100T ; 2000 x 800 – 80T & 100T ; 2000 x 900 – 80T & 100T ; 2400 x 800 – 80T & 100T ; 2400 x 900 – 80T & 100T
• Gamme 4 vérins (exemples) : 1600 x 900 – 130T/150T/200T/250T/300T ; 1600 x 1200 – 130T/150T/200T/250T/300T ; 1600 x 1500 – 130T/150T/200T/250T/300T ; 2000 x 900 – 130T/150T/200T/250T/300T ; 2000 x 1200 – 130T/150T/200T/250T/300T ; 2000 x 1500 ; 2000 x 2000 ; 2000 x 2500 ; 2400 x 900 ; 2400 x 1200 ; 2400 x 1500 (puissances comme ci‑dessus)

Caractéristiques techniques
Puissance de coupe utile : de 80 à 500 Tonnes
Vitesse du pont (avance/recul) : 52 m/min
Précision d’arrêt du pont : +/-5 mm
Course réglable : 20 à 120 mm (220 mm en option)
Vitesse de découpe : 22 mm/s (fixe)
Passage table-pont (sans outil ni billot) : 40 à 160 mm (250 mm en option)
Hauteur du plan de travail : 940 mm

Spécifications

• Fabricant / Marque : SUTEAU-ANVER
• Modèle : SA XPM
• Type : Presse de découpe hydraulique à pont mobile
• Puissance de coupe : 80–500 T (selon version)
• Vitesse pont (avance/recul) : 52 m/min
• Précision d’arrêt pont : +/- 5 mm
• Course réglable : 20–120 mm (220 mm option)
• Vitesse de découpe : 22 mm/s (fixe)
• Passage table-pont : 40–160 mm (250 mm option)
• Hauteur plan de travail : 940 mm
• Table : 2 ou 4 vérins hydrauliques, pression équilibrée
• Système d’injection d’huile breveté (vérin principal avec clapets)
• Recul pont réglable via écran tactile par pas de 100 mm
• Cadence : jusqu’à 10 découpes/minute
• Sécurité : barrière de cellules certifiée CE à l’avant et carter arrière
• Construction : structure mécanique soudée
• Largeur matière : jusqu’à 3000 mm (matériaux souples, simple ou multi-épaisseur)
