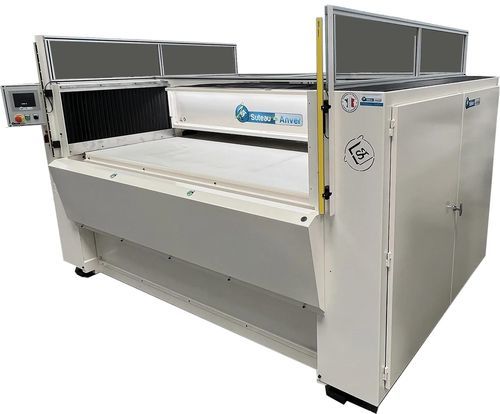

Presse hydraulique PTMV

découpe emporte-piècede caoutchoucde cuir

Description
La presse de découpe hydraulique PTMV est conçue pour la découpe efficace de matériaux non métalliques. Un pont horizontal avance et recule actionné par un vérin hydraulique à chaque cycle de coupe, et se rétracte pour libérer entièrement l'aire de découpe afin que l'opérateur puisse positionner l'emporte‑pièce et évacuer les pièces découpées. La table monte verticalement pour rencontrer le pont en position avancée. L'outil peut être monté sur la face du pont ou sous le pont selon la configuration choisie. Le recul du pont est réglable sur l'écran tactile par incréments de 100 mm. La machine est équipée d'une interface tactile multilingue et est pensée pour la productivité, la maintenance réduite et la sécurité de l'opérateur.

Matières

• Caoutchouc
• Carton
• Cuir
• Feutre
• Isolation
• Joints
• Liège
• Moquette
• Mousse
• Papier
• Plastique
• PVC
• Revêtements de sol
• Synthétiques
• Textiles

Fonctionnalités principales

• Presse hydraulique de découpe : Système hydraulique intégré pour une force de coupe et un contrôle des cycles constants.
• Pont rétractable : Le pont horizontal se rétracte après chaque coupe pour faciliter l'accès à l'aire de découpe, le positionnement des outils et l'évacuation des pièces.
• Construction robuste et interface opérateur : Cadre mécano‑soudé et commande par écran tactile multilingue pour une utilisation simple et une maintenance réduite.
• Précision de coupe et cadence industrielle : Paramètres réglables et arrêt de pont précis pour des coupes répétables à cadence adaptée aux besoins industriels.
• Polyvalence matière et secteurs : Convient pour le caoutchouc, cuir, mousse, textiles, composites et pour divers secteurs (automobile, emballage, ameublement, médical, etc.).
• Options personnalisables : Plusieurs accessoires et configurations disponibles ; conçu et fabriqué en France.

Caractéristiques techniques
Energie électrique : 400 V triphasé + Neutre + Terre, 50 Hz
Vitesse du pont (avance/recul) : 56 m/min
Précision d'arrêt du pont : +/-10 mm
Vitesse d'approche : 167 mm/s (non réglable)
Vitesse de découpe : 22 mm/s (non réglable)
Vitesse d'ouverture : 198 mm/s (non réglable)
Course : 70 mm
Passage entre table et pont (sans outil/billot) : 110 mm
Hauteur du plan de travail : 940 mm

Options disponibles

• Systèmes d'alimentation
• Démêleurs / dérouleurs
• Eclairage graduable
• Support d'outil au‑dessus du pont
• Support d'outil sous le pont
• Machine sans bandeau avant
• Insonorisation
• Peinture sur demande (RAL)
• Billot de découpe / systèmes de serrage d'outil
• Servo‑pompe

Versions disponibles

• Version CE / triphasée
• Version 100 % électrique

Formats et puissances de découpe utiles

• 1000×500 mm — 25 tonnes
• 1600×600 mm — 40 tonnes
• 2000×800 mm — 70 tonnes
• 2000×900 mm — 100 tonnes

Caractéristiques / spécifications techniques

• Modèle : PTMV
• Alimentation électrique : 400 V triphasé + Neutre + Terre, 50 Hz
• Vitesse du pont (avance/recul) : 56 m/min
• Précision d'arrêt : +/- 10 mm
• Vitesse d'approche : 167 mm/s (non réglable)
• Vitesse de découpe : 22 mm/s (non réglable)
• Vitesse d'ouverture : 198 mm/s (non réglable)
• Course : 70 mm
• Passage table/pont (sans outil/billot) : 110 mm
• Hauteur plan de travail : 940 mm
• Formats disponibles et forces : 1000×500 mm (25 t); 1600×600 mm (40 t); 2000×800 mm (70 t); 2000×900 mm (100 t)
