Décolleteuse CNC SL-7/10

multibroche4 outilspour production de petites pièces

Présentation

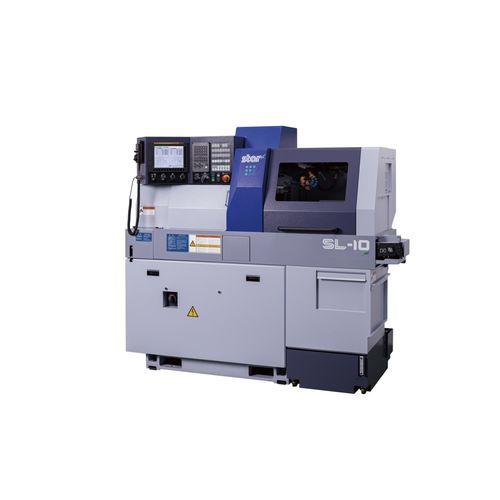

Tour CNC à poupée mobile compact et haute spécification de STAR MICRONICS, conçu pour l'usinage de pièces de petit diamètre jusqu'à ø10 mm. Optimisé pour les opérations avant et arrière simultanées et la production multi-processus à grande vitesse pour pièces barres.

Caractéristiques

• Porte-outils de type gang pour l'usinage frontal, équipé d'une unité de perçage transverse cartridge 5 broches avec 4 positions de cartouche pour monter différentes unités d'outils et diversifier les opérations en face avant.
• Unité de reprise (backworking) 6 broches avec commande en Y2, disposée en trois rangées, pouvant recevoir jusqu'à quatre unités d'outils entraînées pour séparer et paralléliser les opérations avant et arrière et réduire le temps de cycle.
• Moteurs principaux et auxiliaires à forte puissance offrant une capacité d'enlèvement de matière accrue à hautes vitesses, spécialement adaptée à l'usinage de petit diamètre.

Porte-outils
①
Porte-outils
Outils de tournage — 6 outils
Outils fixes frontaux — 4 ou 6 outils
Outils fixes arrière — 4 ou 6 outils
Outil entraîné — 1 outil
Positions de cartouche — 4 Pos.
②
Outils de reprise arrière — 6 outils
Outils stationnaires — max. 6 outils
Outils entraînés — max. 4 outils

Spécifications
Diamètre max. d'usinage — ø 10 mm (25/64 in)
Course max. du porte-broches (G.B. stationnaire) — 135 mm (5-5/16 in)
Course max. du porte-broches (G.B. tournant) — 105 mm (4-9/64 in)
Unité R.M.G.B. — 75 mm (2-61/64 in)
Nombre d'outils de tournage — 6 outils
Support de manchon (4 broches) Avant : 4 outils ; Arrière : 4 outils
Support de manchon (6 broches) Avant : 6 outils ; Arrière : 6 outils
Capacité max. de perçage — ø 6 mm (15/64 in)
Capacité max. de taraudage — M5 x P0.8
Accessoires entraînés : Fraisage transversal — 1 outil ; Type cartouche — 4 positions
Capacité max. de perçage (outils entraînés) — ø 5 mm (3/16 in)
Capacité max. de taraudage (outils entraînés) — M4 x P0.7
Vitesse outils entraînés — max. 12,000 min-1
Moteur entraînement (outils) — 1.0 kW (Continu) / 1.2 kW (5 min./30% ED)
Vitesse de déplacement rapide — 35 m/min (X1, Y1, Z1, X2, Z2) ; 15 m/min (Y2)
Indexage broche principale — Contrôle d'axe C
Vitesse broche principale (G.B. stationnaire) — max. 18,000 min-1
Vitesse broche principale (G.B. tournant) — max. 15,000 min-1
Moteur broche principale — 3.7 kW (Continu) / 5.5 kW (10 min./25% ED)
Dimensions (LxPxH) — 1,865 x 795 x 1,815 mm
Poids — 1,600 kg
Consommation électrique — 3.8 KVA

Dispositif de reprise (Backworking)
Diamètre max. de serrage — ø 10 mm (25/64 in)
Longueur max. pour éjection frontale — 70 mm (2-3/4 in)
Projection max. de la pièce — 20 mm (25/32 in)
Unité arrière 6 broches — Nombre d'outils : 6 outils
Capacité max. de perçage (outil stationnaire) — ø 6 mm (15/64 in)
Capacité max. de perçage (outil entraîné) — ø 5 mm (3/16 in)
Capacité max. de taraudage (outil stationnaire) — M5 x P0.8
Capacité max. de taraudage (outil entraîné) — M4 x P0.7
Indexage sous-broche — Contrôle d'axe C
Vitesse sous-broche — max. 12,000 min-1
Moteur sous-broche — 0.55 kW (Continu) / 1.1 kW (15 min./40% ED)

Données techniques

• Modèle : SL-7/10
• Fabricant : STAR MICRONICS CO.,LTD
• Diamètre max. d'usinage : ø 10 mm
• Capacité max. de perçage : ø 6 mm (stationnaire) / ø 5 mm (entraîné)
• Capacité max. de taraudage : M5 x P0.8 (stationnaire) / M4 x P0.7 (entraîné)
• Vitesses broche principale : jusqu'à 18,000 min-1 (G.B. stationnaire), 15,000 min-1 (G.B. tournant)
• Moteur broche principale : 3.7 kW (Continu) / 5.5 kW (10 min./25% ED)
• Moteur d'entraînement (outils) : 1.0 kW (Continu) / 1.2 kW (5 min./30% ED)
• Vitesses de déplacement rapide : 35 m/min (X1, Y1, Z1, X2, Z2) ; 15 m/min (Y2)
• Dimensions (LxPxH) : 1,865 x 795 x 1,815 mm
• Poids : 1,600 kg
• Consommation électrique : 3.8 KVA
