Décolleteuse CNC SR-20RⅣ type E

multibroche4 outils27 outils

Présentation

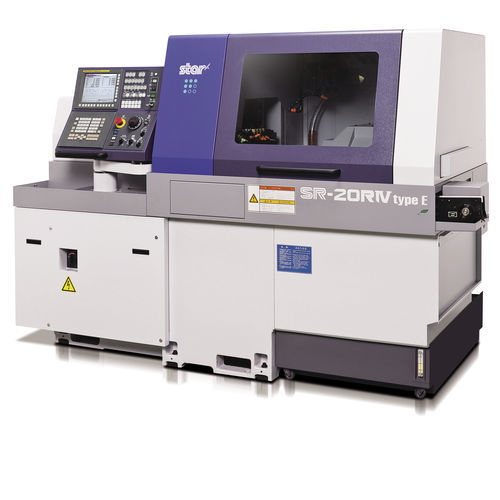

Tour CNC à tête mobile de type Swiss conçu pour l'usinage complexe multi-axes et la fraise/ tournage de pièces de petit diamètre. Le sélecteur guide bush / non-guide bush et l'unité de travail arrière permettent d'usiner aussi bien des pièces longues que des pièces courtes. L'outil rotatif à B-axe permet le contrôle simultané sur 4 axes et l'indexation CN.

Caractéristiques principales

• Poste d'outils 27 positions configurable jusqu'à 41 outils.
• Unité d'outils rotative avec commande B-axe pour opérations 4 axes simultanées et indexation CN à tout angle.
• Sélecteur G.B. / N.G.B. pour optimiser l'usinage selon la longueur des pièces.
• Unité de travail arrière 8 broches et contre-broche pour opérations arrière complexes.
• Outils motorisés (power-driven) vitesse max. 8 000 min⁻¹ avec moteur de 2,2 kW.
• Encombrement compact et alimentation adaptée à l'atelier.

Postes d'outils

• Outils de tournage et de travail avant : positions pour outils coupants 7 ; outils fixes avant 4 ; outils fixes arrière 4.
• Positions pour outils motorisés : 3 outils ; type cartouche : 2 positions ; outil motorisé avec B-axe : 1 position (Avant 3 + Arrière 3).
• Travail arrière : 8 outils ; outils fixes et motorisés configurables jusqu'à 8 chacun.

Caractéristiques techniques

• Modèle : SR-20RⅣ type E
• Fabricant / Marque : STAR MICRONICS
• Diamètre maxi usinable : ⌀20 mm (25/32 in)
• Course maximale du porte-broche (standard) : 205 mm (8 in)
• Capacité N.G.B. : diamètre du barreau × 2,5 (max. 50 mm)
• Vitesse broche principale : max. 10 000 min⁻¹ ; moteur broche principale : 2,2 kW (Continu) / 3,7 kW (10 min./25%ED)
• Vitesse broche outils motorisés : max. 8 000 min⁻¹ ; moteur : 2,2 kW
• Vitesses d'avance rapide : 35 m/min (X1,Y1,Z1,X2,Z2) ; 15 m/min (Y2)
• Dimensions (L×P×H) : 2 334 × 1 200 × 1 700 mm ; Poids : 2 600 kg ; Consommation : 4,7 KVA

Accessoire de travail arrière

• Diamètre maxi de serrage : ⌀20 mm ; longueur maxi pour éjection avant : 80 mm ; hauteur de dépassement maxi : 30 mm.
• Unité arrière 8 broches : 8 outils ; capacité de perçage (outil fixe) : ⌀12 mm ; (outil motorisé) : ⌀6 mm.
• Capacité taraudage : fixe M10 × P1.5 ; motorisé M5 × P0.8.
• Contre-broche : indexation C-axe ; vitesse max. 10 000 min⁻¹ ; moteur 2,2 kW (Continu) / 3,7 kW (10 min./25%ED).
