Décolleteuse CNC SP-20/23
multibroche4 outils8 outils

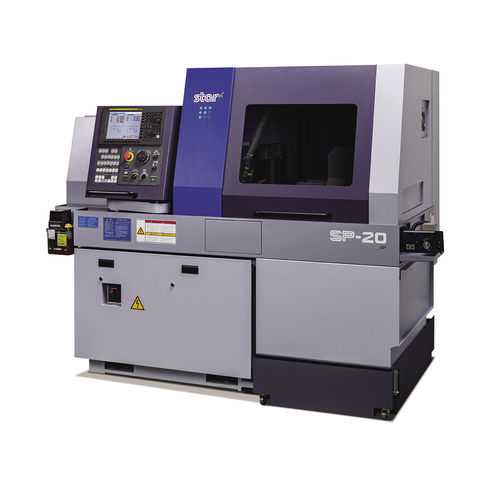

Décolleteuse CNC - SP-20/23 - Star Micronics Machine Tools - multibroche / 4 outils / 8 outils
Décolleteuse CNC - SP-20/23 - Star Micronics Machine Tools - multibroche / 4 outils / 8 outils
Décolleteuse CNC - SP-20/23 - Star Micronics Machine Tools - multibroche / 4 outils / 8 outils - image - 2
Décolleteuse CNC - SP-20/23 - Star Micronics Machine Tools - multibroche / 4 outils / 8 outils - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Nombre de broches
multibroche
Nombre d'outils
4 outils, 8 outils
Fonction combinée
perçage, taraudage
Diamètre

23 mm, 25,4 mm
(0,91 in, 1 in)

Vitesse de rotation

10 000 rpm
(62 831,853 rad.min-1)

Longueur de la pièce

105 mm
(4 in)

Avance rapide sur X

35 m/min

Avance rapide sur Z

35 m/s
(115 ft/s)

Puissance nominale

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Longueur hors tout

2 100 mm
(83 in)

Largeur hors tout

1 200 mm
(47 in)

Hauteur totale

1 785 mm
(70 in)

Poids

2 250 kg
(4 960 lb)

Description

Présentation
  • Tour automatique à poupée coulissante conçu pour l'usinage de barres avec support de tourelle, permettant des cycles multi-opérations incluant perçage, taraudage et reprise arrière. Capable d'usiner jusqu'à ø23 mm (option ø25,4 mm).


Principales caractéristiques
  • Unité de perçage transversal 7 broches située à l'arrière de la tourelle côté avant ; jusqu'à 5 positions de cartouche pour divers outils.
  • Des capteurs thermiques placés sur plusieurs positions de la machine permettent une compensation précise des déplacements thermiques pour une stabilité d'usinage.
  • Option oversize permettant l'usinage jusqu'à ø25,4 mm (1 in).
  • Outils motorisés et accessoires de type cartouche augmentant la flexibilité des opérations de perçage, taraudage et usinage motorisé.


Tourelles et usinage arrière
  • Outils de tournage : 7 ou 8 positions ; Outils avant : 4 ou 5 positions ; Outils arrière : 4 ou 5 positions.
  • Outils motorisés : avant jusqu'à 2 outils ; accessoires motorisés pour reprise arrière jusqu'à 4 outils. Type cartouche : 5 positions. Options de porte-manchon pour configurations multi-broches.


Unité de reprise (performances)
  • Diamètre de serrage maxi : ø23 mm (29/32 in). OP : ø25,4 mm (1 in).
  • Longueur maxi pour éjection avant : 105 mm (4-9/64 in). Projection maxi de la pièce : 30 mm (1-3/16 in).
  • Unité de reprise 6 broches avec accessoires motorisés jusqu'à MAX. 4 outils.
  • Capacité de perçage (accessoires motorisés) : ø8 mm (5/16 in). OP : 10 mm (25/64 in) et ø6 mm (15/64 in) selon l'accessoire.
  • Capacité de taraudage : outil fixe M6×P1.0 (OP : M8×P1.25) ; accessoire motorisé : M5×P0.8.
  • Sous-broche : indexage via commande d'axe C ; vitesse maxi 10 000 min-1 (OP : maxi 8 000 min-1) ; moteur 1,5 kW (continu) / 2,2 kW (15 min).


Caractéristiques techniques
  • Modèle : SP-20/23
  • Diamètre d'usinage maxi : ø23 mm (29/32 in). OP : ø25,4 mm (1 in).
  • Course maxi de la broche porte-outil (Standard) : 205 mm (8 in) ; MR25 : 196 mm (7-15/16 in).
  • Unité R.M.G.B. : 155 mm (6-3/32 in).
  • Type N.G.B. : diamètre de barre × 2,5 (Max. 50 mm) (Max. 1-31/32 in).
  • Nombre d'outils de tournage : 8 outils □12 mm ; ou 7 outils □16 mm ×3, □12 mm ×4.
  • Porte-manche (type 4 broches) : 4 outils (ø32×2, ø22×2) ou 5 outils (ø22×5).
  • Capacité de perçage maxi (standard) : ø12 mm (1/2 in). OP : 13 mm (33/64 in).
  • Capacité de taraudage maxi (standard) : M10 × P1.5 (OP : M12 × P1.75).
  • Accessoires motorisés — Nombre d'outils : Perçage transversal × 2 outils + Type cartouche 5 pos.
  • Capacité de perçage (motorisé) : ø8 mm (5/16 in).
  • Capacité de taraudage (motorisé) : M6 × P1.0.
  • Vitesse broche (accessoire motorisé) : maxi 8 000 min-1.
  • Vitesse d'avance rapide : 35 m/min (X1, Y1, Z1, X2, Z2).
  • Broche principale : commande axe C ; vitesse maxi 10 000 min-1 (OP : maxi 8 000 min-1) ; moteur 2,2 kW (continu) / 3,7 kW (15 min / 60% ED).
  • Dimensions (L × P × H) : 2 100 × 1 200 × 1 785 mm ; Poids : 2 250 kg ; Consommation : 5,5 kVA.


Applications
  • Pièces tournées de petit diamètre et production multi-opérations nécessitant perçage, taraudage et reprise arrière en un seul cycle.


Options / Tags
  • RMGB
  • GB/NGB switchover
