Aperçu

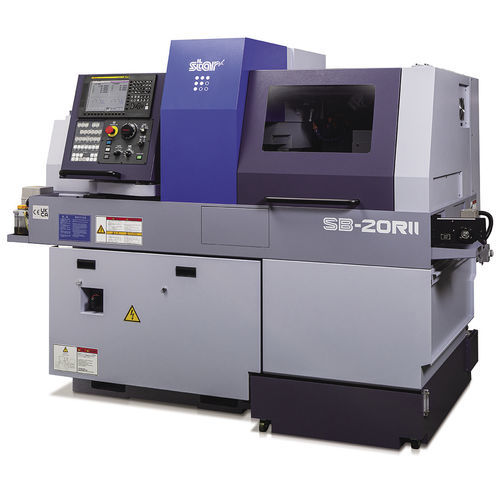

Le SB-20RⅡ est un tour automatique type Swiss à poupée mobile conçu pour l'usinage de précision de pièces de petit diamètre. Il associe une structure à glissière en queue d'aronde inclinée à des périphériques compacts et des options d'outillage polyvalentes pour la production industrielle à grande vitesse.

Caractéristiques principales

• Structure de glissière en queue d'aronde inclinée pour augmenter la rigidité de la tourelle porte-outils et la stabilité d'usinage.
• Broches principale et secondaire à grande vitesse : jusqu'à 10 000 min⁻¹ ; la broche secondaire utilise un moteur 1,5/2,2 kW pour un meilleur rendement.
• Deux configurations NC disponibles selon les besoins de production.

Mots-clés

• RMGB
• Structure de glissière en queue d'aronde inclinée
• Basculement GB/NGB

Tourelle porte-outils
① | Outil de dressage : 5 outils (□16 mm) / 6 outils (□12 mm) | Outils avant : 4 ou 5 outils | Outil entraîné : 2 outils | Type cartouche : 3 positions
② | Outil arrière (stationnaire / entraîné) : max. 4 outils

Caractéristiques (extraites du tableau)

• Diamètre maxi d'usinage : ø 20 mm (OP : ø 25,4 mm)
• Course maxi de la broche (type G.B.) : 205 mm (MR25 : 196 mm)
• Course maxi de la broche (type N.G.B.) : Diamètre barre × 2,5 (max. 50 mm)
• Nombre d'outils de tournage : 6 outils □12 mm ou 5 outils □16 mm
• Porte-manchettes : 4 outils (ø32×2, ø22×2) ou 5 outils (ø22×5)
• Perçage maxi : ø 12 mm ; Taraudage maxi : M10 × P1.5
• Accessoires entraînés : Fraisage transversal 2 outils ; cartouche 3 positions ; perçage jusqu'à ø 7 mm ; taraudage jusqu'à M6 × P1.0
• Vitesse d'avance rapide : 35 m/min (X1, Y1, Z1, X2, Z2)
• Vitesse broche principale/secondaire : maxi 10 000 min⁻¹
• Moteurs : broche principale 2,2 kW (cont.) / 3,7 kW (10 min.) — broche secondaire 1,5 kW (cont.) / 2,2 kW (15 min.)
• Dimensions (L×P×H) : 2 070 × 1 095 × 1 775 mm — Poids : 2 000 kg
• Consommation électrique : FANUC 4,2 kVA / MITSUBISHI 4,0 kVA

Unité d'usinage arrière

• Diamètre maxi de serrage : ø 20 mm (OP : ø 25,4 mm)
• Longueur maxi pour éjection frontale : 105 mm
• Projection maxi de la pièce : 30 mm
• Unité arrière 6 broches : 4 outils (stationnaire / entraîné)
• Perçage maxi (stationnaire) : ø 8 mm (OP : ø 10 mm) — Perçage (entraîné) : ø 6 mm
• Taraudage maxi (stationnaire) : M6 × P1.0 (OP : M8 × P1.25) — Taraudage (entraîné) : M5 × P0.8
• Broche secondaire : contrôle C-axis, max. 10 000 min⁻¹ ; moteur 1,5 kW (cont.) / 2,2 kW (15 min.)

Caractéristiques / Spécifications techniques

• Modèle : SB-20RⅡ
• Diamètre maxi d'usinage : ø 20 mm (OP ø 25,4 mm)
• Vitesse broche principale : maxi 10 000 min⁻¹ — Moteur : 2,2 kW (cont.) / 3,7 kW (10 min.)
• Vitesse broche secondaire : maxi 10 000 min⁻¹ — Moteur : 1,5 kW (cont.) / 2,2 kW (15 min.)
• Vitesse d'avance rapide : 35 m/min (X1, Y1, Z1, X2, Z2)
• Perçage maxi (outillage) : jusqu'à ø 12 mm — Taraudage maxi : jusqu'à M10 × P1.5
• Dimensions : 2 070 × 1 095 × 1 775 mm — Poids : 2 000 kg
