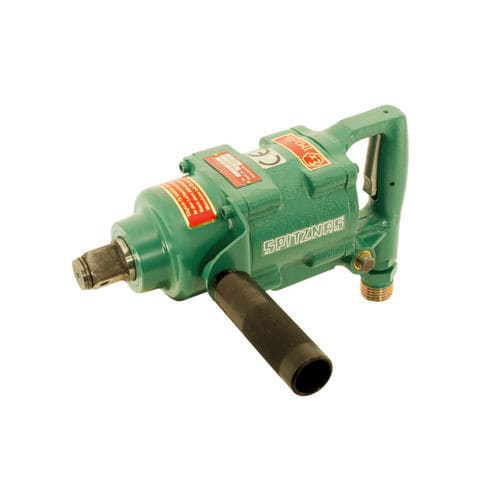

Clé à choc pneumatique 6 1411 0010

1"ATEXpour applications lourdes

Description du produit
Clé à chocs pneumatique 1" modèle 6 1411 0010, destinée aux applications industrielles lourdes et au service en exploitation minière souterraine. Certifiée pour les zones ATEX de la groupe d'appareils I (IM2ExhIMbT6).

Principaux attributs

• Source d'énergie : Pneumatique
• Pression de service : 6 bar
• Ancrage carré : 1"
• Couple max. : 1 500 Nm
• Conçue pour le forage et le travail minier souterrain
• ATEX : IM2ExhIMbT6

Données techniques (tableau)
NUMÉRO DE COMMANDE : 6 1411 0010
Spécification ATEX : IM2ExhIMbT6
Source d'énergie : Pneumatique
Pression de service : 6 bar
Ancrage carré : 1"
Vis jusqu'à : M36 mm
Consommation d'air : 1,60 m³/min
Couple max. : 1 500 Nm
Distance centre/extérieur : 57,00 mm
Raccord : R1/2" femelle
Niveau de pression acoustique LpA : 92,0 dB(A)
Niveau de puissance acoustique LWA : 101,0 dB(A)
Niveau de vibrations : 6,2 m/s²
Poids : 13,5 kg
Domaines d'application / Secteurs : Construction d'énergie et de conduites ; Industrie métallurgique et construction métallique ; Exploitation minière ; Construction d'installations et de machines

Accessoires (sélection)
Douilles hexagonales, longueur standard (tableau)
NUMÉRO DE COMMANDE | Désignation | Carré d'entraînement [inch] | Clé largeur SW [mm] | Longueur [mm] | Diamètre [mm]
9 1408 0580 | Douille hexagonale, longueur standard | 1" | 24 | 55,00 | 42,50
9 1408 0590 | Douille hexagonale, longueur standard | 1" | 27 | 55,00 | 46,00
9 1408 0600 | Douille hexagonale, longueur standard | 1" | 30 | 57,00 | 50,00
9 1408 0610 | Douille hexagonale, longueur standard | 1" | 32 | 57,00 | 52,00
9 1408 0620 | Douille hexagonale, longueur standard | 1" | 36 | 60,00 | 55,00
9 1408 0630 | Douille hexagonale, longueur standard | 1" | 41 | 64,00 | 64,00
9 1408 0640 | Douille hexagonale, longueur standard | 1" | 46 | 69,00 | 70,00
9 1408 0650 | Douille hexagonale, longueur standard | 1" | 50 | 72,00 | 73,00
9 1408 0660 | Douille hexagonale, longueur standard | 1" | 55 | 76,00 | 82,00
9 1408 0670 | Douille hexagonale, longueur standard | 1" | 60 | 82,00 | 86,00
9 1408 0680 | Douille hexagonale, longueur standard | 1" | 65 | 85,00 | 92,00

Douilles hexagonales, extra longues (tableau)
NUMÉRO DE COMMANDE | Désignation | Carré d'entraînement [inch] | Clé largeur SW [mm] | Longueur [mm] | Diamètre [mm]
9 1408 0690 | Douille hexagonale, extra longue | 1" | 24 | 100,00 | 42,00
9 1408 0700 | Douille hexagonale, extra longue | 1" | 27 | 100,00 | 46,00
9 1408 0710 | Douille hexagonale, extra longue | 1" | 30 | 100,00 | 50,00
9 1408 0720 | Douille hexagonale, extra longue | 1" | 32 | 100,00 | 51,00
9 1408 0730 | Douille hexagonale, extra longue | 1" | 36 | 100,00 | 54,00
9 1408 0740 | Douille hexagonale, extra longue | 1" | 41 | 100,00 | 63,00
9 1408 0750 | Douille hexagonale, extra longue | 1" | 46 | 100,00 | 70,00
9 1408 0760 | Douille hexagonale, extra longue | 1" | 50 | 110,00 | 75,00
9 1408 0770 | Douille hexagonale, extra longue | 1" | 55 | 112,00 | 80,00
9 1408 0780 | Douille hexagonale, extra longue | 1" | 60 | 114,00 | 85,00

Douilles pour vis à six pans creux (tableau)
9 1424 0440 | Douille pour vis à six pans creux | 1" | 17 | 75,00 | 54,00
9 1424 0450 | Douille pour vis à six pans creux | 1" | 19 | 75,00 | 54,00
9 1424 0460 | Douille pour vis à six pans creux | 1" | 22 | 75,00 | 54,00
9 1424 0470 | Douille pour vis à six pans creux | 1" | 24 | 75,00 | 54,00

Rallonges
9 1420 0140 | Rallonge | Carré d'outil 1" -> Sortie 1" | Longueur 175,00 mm | Diamètre 54,00 mm
9 1420 0150 | Rallonge | Carré d'outil 1" -> Sortie 1" | Longueur 250,00 mm | Diamètre 54,00 mm
9 1420 0160 | Rallonge | Carré d'outil 1" -> Sortie 1" | Longueur 330,00 mm | Diamètre 54,00 mm

Joint universel
9 1422 0090 | Joint universel | Carré d'outil 1" -> Sortie 1" | Longueur 100,00 mm | Diamètre 54,00 mm

Unités de service
9 2406 0260 | Unité de service portable avec régulateur de pression 3/4"
9 2406 0650 | Unité de service portable avec capot de protection et régulateur de pression 3/4"

Tuyaux
9 3610 0410 | Tuyau pneumatique DN 13 mm, longueur 2,5 m, avec raccord à griffe vissable
9 3610 0420 | Tuyau pneumatique DN 16 mm, longueur 2,5 m, avec raccord à griffe vissable
9 3610 0430 | Tuyau pneumatique DN 19 mm, longueur 2,5 m, avec raccord à griffe vissable

Autres accessoires
9 9902 0120 | Huile multifonction pour nettoyage et protection
Autres accessoires disponibles sur demande.

Caractéristiques / Spécifications

• Pression de service : 6 bar
• Ancrage carré : 1"
• Couple max. : 1 500 Nm
• Consommation d'air : 1,60 m³/min
• Vis jusqu'à : M36
• Distance centre/extérieur : 57,00 mm
• Raccord : R1/2" femelle
• Niveau de pression acoustique LpA : 92,0 dB(A)
• Niveau de puissance acoustique LWA : 101,0 dB(A)
• Niveau de vibrations : 6,2 m/s²
• Poids : 13,5 kg
• ATEX : IM2ExhIMbT6
