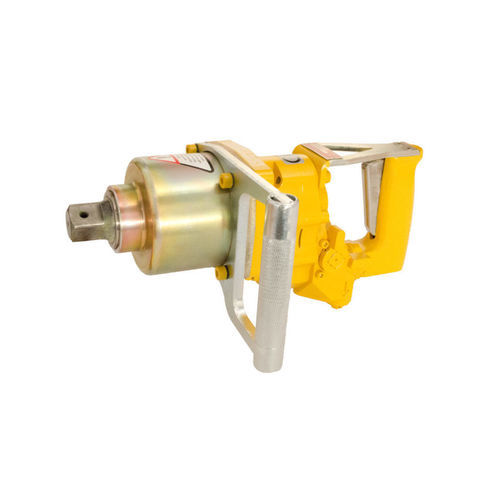

Clé à choc hydraulique 615200010

1"ATEXpour applications lourdes

Description du produit
Clé à chocs hydraulique utilisable en circuit fermé, compatible avec émulsion HFA (min. 0,3%). Pression de service : 180-260 bar (300 bar avec HFA). Conçue pour des applications industrielles lourdes, y compris travaux sous-marins et exploitation minière ; ATEX : IM2ExhIMbT5.

Principaux attributs

• Source d'énergie : Hydraulique / émulsion HFA (min. 0,3 %)
• Pression de service : 180-260 (300 HFA) bar
• Entraînement carré : 1"
• Couple max. : 3400 Nm
• Couple réglable : 550-3400 Nm
• Débit volumique : 9,5 l/min
• Utilisation sous-marine possible
• ATEX : IM2ExhIMbT5

Données techniques

• Numéro de commande : 6 1517 0010
• Spécification ATEX : IM2ExhIMbT5
• Source d'énergie : Hydraulique / émulsion HFA (min. 0,3 %)
• Pression de service : 180-260 (300 HFA) bar
• Entraînement carré : 1"
• Vis : jusqu'à M39 mm
• Débit volumique : 9,5 l/min
• Couple max. : 3400 Nm
• Couple réglable : 550-3400 Nm
• Distance centre/bord extérieur : 52,50 mm
• Nombre d'impacts : 1200 tr/min
• Largeur sans 2e poignée : 112,00 mm
• Raccord flexible hydraulique : STECKO-10
• Fluide hydraulique : huile hydraulique
• Circuit hydraulique : circuit fermé
• Filtration huile : ISO 20/18/13
• Température de l'huile : -34 à +82 °C
• Viscosité de l'huile : >13 cSt
• Niveau sonore LpA : 102,0 dB(A)
• Niveau sonore LWA : 113,0 dB(A)
• Niveau de vibrations : 14,0 m/s²
• Masse : 9,3 kg
• Domaines d'application : Construction d'installations et machines ; Énergie et canalisations ; Industrie métallurgique et construction métallique ; Exploitation minière ; Travaux sous-marins

Accessoires
Douilles hexagonales, longueur standard

• 9 1408 0580 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 24 mm — Longueur : 55,00 mm — Diamètre : 42,50 mm
• 9 1408 0590 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 27 mm — Longueur : 55,00 mm — Diamètre : 46,00 mm
• 9 1408 0600 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 30 mm — Longueur : 57,00 mm — Diamètre : 50,00 mm
• 9 1408 0610 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 32 mm — Longueur : 57,00 mm — Diamètre : 52,00 mm
• 9 1408 0620 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 36 mm — Longueur : 60,00 mm — Diamètre : 55,00 mm
• 9 1408 0630 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 41 mm — Longueur : 64,00 mm — Diamètre : 64,00 mm
• 9 1408 0640 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 46 mm — Longueur : 69,00 mm — Diamètre : 70,00 mm
• 9 1408 0650 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 50 mm — Longueur : 72,00 mm — Diamètre : 73,00 mm
• 9 1408 0660 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 55 mm — Longueur : 76,00 mm — Diamètre : 82,00 mm
• 9 1408 0670 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 60 mm — Longueur : 82,00 mm — Diamètre : 86,00 mm
• 9 1408 0680 — Douille hexagonale, longueur standard — Entraînement carré : 1" — SW : 65 mm — Longueur : 85,00 mm — Diamètre : 92,00 mm

Douilles hexagonales, extra longues

• 9 1408 0690 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 24 mm — Longueur : 100,00 mm — Diamètre : 42,00 mm
• 9 1408 0700 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 27 mm — Longueur : 100,00 mm — Diamètre : 46,00 mm
• 9 1408 0710 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 30 mm — Longueur : 100,00 mm — Diamètre : 50,00 mm
• 9 1408 0720 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 32 mm — Longueur : 100,00 mm — Diamètre : 51,00 mm
• 9 1408 0730 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 36 mm — Longueur : 100,00 mm — Diamètre : 54,00 mm
• 9 1408 0740 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 41 mm — Longueur : 100,00 mm — Diamètre : 63,00 mm
• 9 1408 0750 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 46 mm — Longueur : 100,00 mm — Diamètre : 70,00 mm
• 9 1408 0760 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 50 mm — Longueur : 110,00 mm — Diamètre : 75,00 mm
• 9 1408 0770 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 55 mm — Longueur : 112,00 mm — Diamètre : 80,00 mm
• 9 1408 0780 — Douille hexagonale, extra longue — Entraînement carré : 1" — SW : 60 mm — Longueur : 114,00 mm — Diamètre : 85,00 mm

Douilles pour vis à six pans creux

• 9 1424 0440 — Douille pour vis à six pans creux — Entraînement carré : 1" — SW : 17 mm — Longueur : 75,00 mm — Diamètre : 54,00 mm
• 9 1424 0450 — Douille pour vis à six pans creux — Entraînement carré : 1" — SW : 19 mm — Longueur : 75,00 mm — Diamètre : 54,00 mm
• 9 1424 0460 — Douille pour vis à six pans creux — Entraînement carré : 1" — SW : 22 mm — Longueur : 75,00 mm — Diamètre : 54,00 mm
• 9 1424 0470 — Douille pour vis à six pans creux — Entraînement carré : 1" — SW : 24 mm — Longueur : 75,00 mm — Diamètre : 54,00 mm

Extensions

• 9 1420 0140 — Extension — Entrée carré : 1" — Sortie carré : 1" — Longueur : 175,00 mm — Diamètre : 54,00 mm
• 9 1420 0150 — Extension — Entrée carré : 1" — Sortie carré : 1" — Longueur : 250,00 mm — Diamètre : 54,00 mm
• 9 1420 0160 — Extension — Entrée carré : 1" — Sortie carré : 1" — Longueur : 330,00 mm — Diamètre : 54,00 mm

Cardans

• 9 1422 090 — Cardan — Entrée carré : 1" — Sortie carré : 1" — Longueur : 100,00 mm — Diamètre : 54,00 mm

Autres accessoires

• 9 9902 0120 — Huile multi-usage pour nettoyage et protection
• Autres accessoires sur demande.
