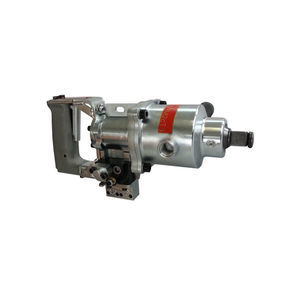

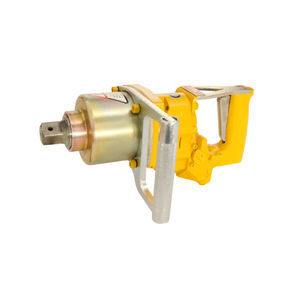

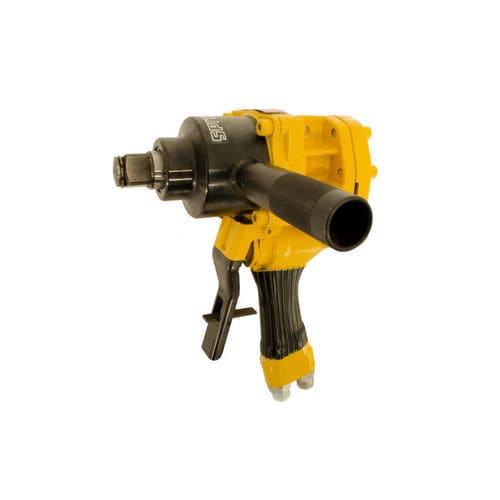

Clé à choc hydraulique 6 1518 0010

3/4"ATEX

Description du produit
La clé à chocs hydraulique est conçue pour les circuits hydrauliques en circuit ouvert et est certifiée pour le groupe de machines ATEX I.

Principaux attributs

• Numéro de commande : 6 1518 0010
• Source d'énergie : Hydraulique
• Pression de service : 70-140 bar
• Carré d'entraînement : 3/4"
• Couple max. : 1 700 Nm
• Application type : Exploitation minière souterraine
• ATEX : IM2ExhIMbT5

Données techniques

• NUMÉRO DE COMMANDE — 6 1518 0010
• Spécification ATEX — IM2ExhIMbT5
• Source d'énergie — Hydraulique
• Pression de service — 70-140 bar
• Carré d'entraînement — 3/4"
• Vis jusqu'à — M30 mm
• Débit — 20-40 l/min
• Couple max. — 1 700 Nm
• Couple réglable — 350-1 700 Nm
• Distance du centre au bord extérieur — 45.00 mm
• Impacts — 1 200 rpm
• Largeur sans 2e poignée — 100.00 mm
• Raccord — M18x1.5 mm
• Raccord tuyau hydraulique — Flat-Star A250-OM/OF-1/2"BSP
• Fluide hydraulique — Huile hydraulique
• Circuit hydraulique — circuit ouvert
• Filtration de l'huile — Niveau de propreté ISO 20/18/13
• Température de l'huile — -34 à +82 °C
• Viscosité de l'huile — >13 centistokes
• Niveau sonore LpA — 85.3 dB(A)
• Niveau sonore LWA — 96.3 dB(A)
• Niveau de vibration — 3.8 m/s²
• Poids — 9.0 kg
• Domaines d'application — Construction d'énergie et de canalisations; Industrie métallurgique et construction en acier; Mine; Construction d'installations et machines

Accessoires (catégories et articles)
Douilles hexagonales, longueur standard
NUMÉRO DE COMMANDE — Désignation — Carré d'entraînement [pouce] — Largeur clé SW [mm] — Longueur [mm] — Diamètre [mm]

• 9 1408 0390 — Douille hexagonale, longueur standard — 3/4" — 17 — 50.00 — 31.00
• 9 1408 0400 — Douille hexagonale, longueur standard — 3/4" — 19 — 50.00 — 33.50
• 9 1408 0410 — Douille hexagonale, longueur standard — 3/4" — 22 — 50.00 — 37.00
• 9 1408 0420 — Douille hexagonale, longueur standard — 3/4" — 24 — 50.00 — 40.00
• 9 1408 0430 — Douille hexagonale, longueur standard — 3/4" — 27 — 53.00 — 43.50
• 9 1408 0440 — Douille hexagonale, longueur standard — 3/4" — 30 — 53.00 — 47.00
• 9 1408 0450 — Douille hexagonale, longueur standard — 3/4" — 32 — 57.00 — 50.00
• 9 1408 0460 — Douille hexagonale, longueur standard — 3/4" — 36 — 56.00 — 52.00
• 9 1408 0470 — Douille hexagonale, longueur standard — 3/4" — 41 — 58.00 — 61.50
• 9 1408 0480 — Douille hexagonale, longueur standard — 3/4" — 46 — 64.00 — 63.00

Douilles hexagonales, extra longues
NUMÉRO DE COMMANDE — Désignation — Carré d'entraînement [pouce] — Largeur clé SW [mm] — Longueur [mm] — Diamètre [mm]

• 9 1408 0510 — Douille hexagonale, extra longue — 3/4" — 22 — 95.00 — 38.00
• 9 1408 0520 — Douille hexagonale, extra longue — 3/4" — 24 — 95.00 — 40.00
• 9 1408 0530 — Douille hexagonale, extra longue — 3/4" — 27 — 95.00 — 43.00
• 9 1408 0540 — Douille hexagonale, extra longue — 3/4" — 30 — 95.00 — 47.00
• 9 1408 0550 — Douille hexagonale, extra longue — 3/4" — 32 — 95.00 — 49.00
• 9 1408 0560 — Douille hexagonale, extra longue — 3/4" — 36 — 95.00 — 54.00

Douilles hexagonales pour vis allen
NUMÉRO DE COMMANDE — Désignation — Carré d'entraînement [pouce] — Largeur clé SW [mm] — Longueur [mm] — Diamètre [mm]

• 9 1424 0540 — Douille hexagonale pour vis allen — 3/4" — 17 — 85.00 — 44.00
• 9 1424 0550 — Douille hexagonale pour vis allen — 3/4" — 19 — 85.00 — 44.00
• 9 1424 0660 — Douille hexagonale pour vis allen — 3/4" — 22 — 85.00 — 44.00
• 9 1424 0670 — Douille hexagonale pour vis allen — 3/4" — 24 — 85.00 — 44.00

Rallonges
NUMÉRO DE COMMANDE — Désignation — Carré outil [pouce] — Carré sortie [pouce] — Longueur [mm] — Diamètre [mm]

• 9 1420 0100 — Rallonge — 3/4" — 3/4" — 175.00 — 44.00
• 9 1420 0110 — Rallonge — 3/4" — 3/4" — 250.00 — 44.00
• 9 1420 0120 — Rallonge — 3/4" — 3/4" — 330.00 — 44.00

Joint universel
NUMÉRO DE COMMANDE — Désignation — Carré outil [pouce] — Carré sortie [pouce] — Longueur [mm] — Diamètre [mm]

• 9 1422 0070 — Joint universel — 3/4" — 3/4" — 65.00 — 44.00

Accessoires divers
NUMÉRO DE COMMANDE — Désignation

• 9 9902 0120 — Huile multi-usages pour nettoyage et protection
• Autres accessoires sur demande.
