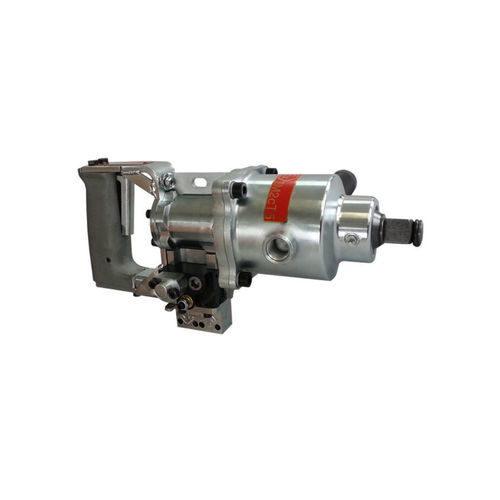

Clé à choc hydraulique 6 1516 0010

3/4"ATEXpour applications lourdes

Présentation du produit
Clé à chocs hydraulique universelle pour circuit fermé, pouvant également être actionnée avec une émulsion HFA. Pression de service : 260 bar avec huile hydraulique, 300 bar avec émulsion HFA. Conçue pour des applications industrielles lourdes, y compris le travail sous-marin et en milieu souterrain. Certification ATEX : IM2ExhIMbT5.

Principaux attributs

• Source d'énergie : Hydraulique / émulsion HFA (min. 0,3 %)
• Pression de service : 180-260 bar (300 bar avec HFA)
• Entrée carrée : 3/4 pouce
• Couple maximal : 1700 Nm
• Utilisable sous l'eau
• Convient pour l'exploitation minière souterraine
• ATEX : IM2ExhIMbT5

Données techniques (tableau)
N° de commande : 6 1516 0010
Spécification ATEX : IM2ExhIMbT5
Source d'énergie : Hydraulique / émulsion HFA (min. 0,3 %)
Pression de service : 180-260 bar (300 bar avec HFA)
Entrée carrée : 3/4 pouce
Vis jusqu'à : M30
Débit : 9,5 l/min
Couple max. : 1700 Nm
Couple réglable : 350-1700 Nm
Distance centre/diamètre extérieur : 52,50 mm
Impacts : 1 800 rpm
Largeur sans 2e poignée : 104,00 mm
Raccord tuyau hydraulique : STECKO-10
Milieu hydraulique : Huile hydraulique
Circuits hydrauliques : circuit fermé
Filtration d'huile : niveau de propreté ISO 20/18/13
Température d'huile : -34 à +82 °C
Viscosité requise : >13 cSt
Niveau sonore LpA : 94,5 dB(A)
Niveau sonore LWA : 103,5 dB(A)
Niveau de vibration : 1,1 m/s²
Poids : 7,4 kg
Domaines d'application : construction d'énergie et de pipelines ; industrie métallique et construction acier ; exploitation minière ; construction d'installations et mécanique ; travaux sous-marins

Accessoires (exemples)
Douilles hexagonales, longueur standard (exemples de commande) : 9 1408 0390; 9 1408 0400; 9 1408 0410; 9 1408 0420; 9 1408 0430; 9 1408 0440; 9 1408 0450; 9 1408 0460; 9 1408 0470; 9 1408 0480
Douilles hexagonales, extra longues (exemples) : 9 1408 0510; 9 1408 0520; 9 1408 0530; 9 1408 0540; 9 1408 0550; 9 1408 0560
Douilles hexagonales pour vis à tête Allen (exemples) : 9 1424 0540; 9 1424 0550; 9 1424 0660; 9 1424 0670
Rallonges (exemples) : 9 1420 0100; 9 1420 0110; 9 1420 0120
Cardan (exemple) : 9 1422 0070
Accessoire divers (exemple) : 9 9902 0120 - Multi oil pour nettoyage et protection

Caractéristiques techniques

• Numéro de commande : 6 1516 0010
• ATEX : IM2ExhIMbT5
• Source d'énergie : Hydraulique / émulsion HFA (min. 0,3 %)
• Pression de service : 180-260 bar (300 bar avec HFA)
• Entrée carrée : 3/4 pouce
• Couple maximal : 1700 Nm
• Plage de couple réglable : 350 - 1700 Nm
• Débit : 9,5 l/min
• Vis jusqu'à : M30
• Raccord tuyau hydraulique : STECKO-10
• Circuit hydraulique : circuit fermé
• Filtration d'huile : ISO 20/18/13
• Plage de température d'huile : -34 °C à +82 °C
• Viscosité requise : >13 cSt
• Niveaux sonores : LpA 94,5 dB(A), LWA 103,5 dB(A)
• Niveau de vibration : 1,1 m/s²
• Poids : 7,4 kg
• Domaines d'application : construction d'énergie et de pipelines ; industrie métallique et construction acier ; exploitation minière ; construction d'installations et mécanique ; travaux sous-marins
