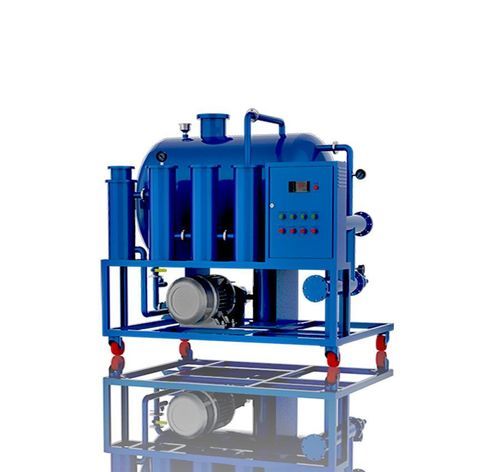

Système de purification pour huile NSH-TF-Z series

continupour applications industrielles

Présentation
Le NSH-TF-Z associe la séparation par coalescence et un média filtrant micro-verre pour assurer déshydratation, dégazage et filtration des particules dans une seule unité. Conçu pour la purification d'huile turbine et de certains carburants, il sépare l'eau libre et émulsionnée, réduit la teneur en eau à ≤100 ppm et permet d'atteindre une propreté huile proche de NAS 4–6. L'appareil fonctionne en continu et en mode autonome sans chauffage ni vide, simplifiant l'exploitation.

Fonctions principales

• Déshydratation (séparation de l'eau)
• Dégazage
• Élimination des particules (filtration)
• Séparation par coalescence pour casser les émulsions et séparer huile/eau
• Fonctionnement continu et autonome
• Conception économe en énergie (pas de chauffage ni de vide requis)

Paramètres généraux

• Brand Name: Sino-NSH
• Série: TF
• Fluides traités: Huile turbine (également adaptée à certains carburants)
• Fonction: Déshydratation, Dégazage, Élimination des impuretés
• Débit: 3000–12000 Litre/Heure (selon modèle)
• Alimentation: 380 VAC / 3Phase / 50Hz (personnalisable)
• Délai de livraison: 10 jours ouvrables
• Capacité d'approvisionnement: 50 ensembles par mois

Données huile après purification
Teneur en eau | ppm | ≤ 100
Propreté | NAS 1638 | ≤ 6
Temps de fonctionnement continu | heure | ≥ 300
MTBF (temps moyen entre pannes) | heure | ≥ 9000

Spécifications machine (données modèles sélectionnés)
Item | Unité | TF-Z-3 | TF-Z-6 | TF-Z-8 | TF-Z-10 | TF-Z-12
Débit | L/H | 3000 | 6000 | 8000 | 10000 | 12000
Puissance totale | kW | 1.5 | 2.2 | 3 | 4 | 5
Alimentation | V | Personnalisable par modèle
Diamètre entrée | mm | 32 | 44 | 48 | 50 | 50
Diamètre sortie | mm | 25 | 25 | 44 | 44 | 44
Poids net | Kg | 700 | 950 | 1100 | 1200 | 1300
Dimensions - longueur (mm) | mm | 1350 | 1900 | 2000 | 2150 | 2300
Dimensions - largeur (mm) | mm | 950 | 1000 | 1200 | 1250 | 1300
Dimensions - hauteur (mm) | mm | 1500 | 1600 | 1700 | 1700 | 1800

Caractéristiques techniques

• Modèle: NSH-TF-Z
• Fluides prévus: Huile turbine, carburant (déshydratation et filtration)
• Technologie de séparation: Séparation par coalescence + média filtrant micro-verre
• Teneur en eau après traitement: ≤ 100 ppm
• Propreté huile: NAS 1638 ≤ 6 (typiquement NAS 4–6 réalisable)
• Temps de fonctionnement continu: ≥ 300 heures
• MTBF: ≥ 9000 heures
• Options de débit: 3000 / 6000 / 8000 / 10000 / 12000 L/H selon modèle
• Puissance totale (par modèle): TF-Z-3 1.5 kW; TF-Z-6 2.2 kW; TF-Z-8 3 kW; TF-Z-10 4 kW; TF-Z-12 5 kW
• Alimentation: 380 VAC / 3Phase / 50Hz (personnalisable)
• Diamètres d'entrée (mm): 32 / 44 / 48 / 50 / 50
• Diamètres de sortie (mm): 25 / 25 / 44 / 44 / 44
• Poids net (Kg) par modèle: 700 / 950 / 1100 / 1200 / 1300
• Dimensions approximatives (L×W×H mm) par modèle: 1350×950×1500 (TF-Z-3), 1900×1000×1600 (TF-Z-6), 2000×1200×1700 (TF-Z-8), 2150×1250×1700 (TF-Z-10), 2300×1300×1800 (TF-Z-12)
• Conçu pour fonctionnement continu et autonome; séparation sans chauffage ni vide
