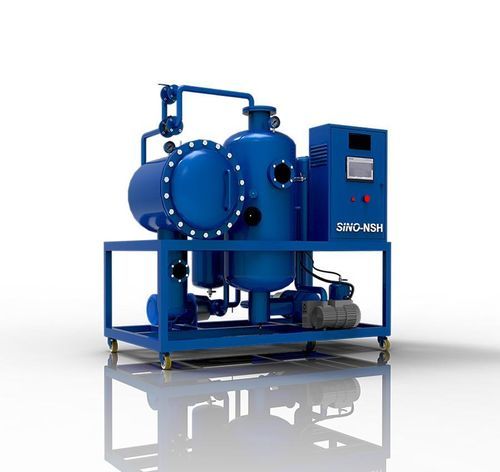

Système de purification pour huile NSH-TF-A series

continupour applications industrielles

Description
Le NSH-TF-A est un purificateur entièrement automatique avec système sous vide, adapté à toutes les huiles de turbine. Il permet d'éliminer l'humidité, les gaz, les particules et autres contaminants. Des solutions personnalisées sont possibles. L'unité est équipée d'un automates programmables (P.L.C.) de marque, d'instrumentation, d'alarmes et d'interverrouillages pour un fonctionnement entièrement automatique ; des commandes manuelles sont également prévues. Des voyants signalent l'état de fonctionnement des éléments clés et les conditions d'alarme.

Applications
Convient pour la purification d'huile de lubrification de turbines ; applicable également aux huiles hydrauliques, huiles de refroidissement et autres huiles de lubrification contenant de fortes quantités d'eau, vapeur, impuretés, boues, diélectriques et colloïdes.

Caractéristiques

• Élimination efficace de l'eau soluble et dissoute et démasquage rapide : la série TF sépare de grandes quantités d'eau et élimine les traces d'eau ; équipée d'un dispositif démulsifiant spécial (séparateur d'eau) capable d'éclaircir les huiles fortement émulsifiées.
• Haute efficacité d'élimination des impuretés, boues et particules : système de filtration à contre-lavage automatique pour l'élimination des grosses particules et filtration fine pour les particules minuscules.
• Haute automatisation, stabilité et fonctionnement en ligne : compact, sûr et fiable ; doté d'un contrôleur automatique du niveau liquide par infrarouge pour un fonctionnement automatique et une manipulation aisée.

Données huile après purification
Teneur en eau | unité | ≤ 100 ppm
Propreté | NAS 1638 | ≤ 6
Taille d'impureté | μm | ≤ 5
Valeur d'émulsification | min | ≤ 15

Spécifications machine (lignes sélectionnées)
Élément | Unité | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Débit | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Plage de vide | MPa | -0.06 ~ -0.096 (env.) selon modèles
Pression de travail | MPa | ≤ 0.3 (selon modèles)
Teneur en eau | PPM | ≤ 100
Taille d'impureté | μm | ≤ 5
Clarté | NAS | ≤ 6
Plage de température | °C | 40 - 80
Valeur de démulsification | min | ≤ 15
Alimentation électrique | V | Entièrement personnalisable (exemple standard : 380VAC / 3Phase / 50Hz ou adaptable)
Bruit de fonctionnement | dB | ≤ 70 ~ ≤ 75 (selon modèle)
Puissance de chauffage | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Puissance totale | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diamètre entrée(sortie) | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Poids net | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Dimensions (L x l x H) | mm | 1300 x 900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Présentations / Options

• Châssis de base avec roulettes
• Capot métallique sur roulettes
• Capot métallique sur remorque monopoutre
• Châssis de base sur remorque bipoutre
• Capot métallique sur remorque bipoutre
• Capot métallique et local opérateur sur remorque bipoutre

Caractéristiques techniques

• Modèle : NSH-TF-A
• Marque : Sino-NSH
• Fonction : Déshydratation, Dégazage, Élimination des impuretés
• Huiles traitées : Huile de turbine (également applicable aux huiles hydrauliques, huile de refroidissement et autres huiles de lubrification)
• Débit : 1200 - 18000 L/H (variantes TF-20 à TF-300)
• Plage de vide : env. -0.06 à -0.096 MPa
• Pression de travail : ≤ 0.3 MPa
• Teneur en eau après purification : ≤ 100 ppm
• Taille d'impureté après purification : ≤ 5 μm
• Propreté après purification : NAS ≤ 6
• Plage de température (opérationnelle) : 40 - 80 °C
• Valeur de démulsification : ≤ 15 min
• Alimentation : ex. 380VAC / 3Phase / 50Hz (entièrement personnalisable)
• Puissance de chauffage (par modèle) : 15–120 kW
• Puissance totale (par modèle) : 18–129 kW
• Diamètre entrée/sortie : 25–65 mm selon modèle
• Poids net : ~300–1500 Kg selon modèle
• Délais de livraison : 10 jours ouvrables
• Capacité d'approvisionnement : 50 ensembles par mois
• Contrôle & Automatisation : Contrôle entièrement automatique basé sur PLC avec alarmes, interverrouillages et options de commande manuelle
