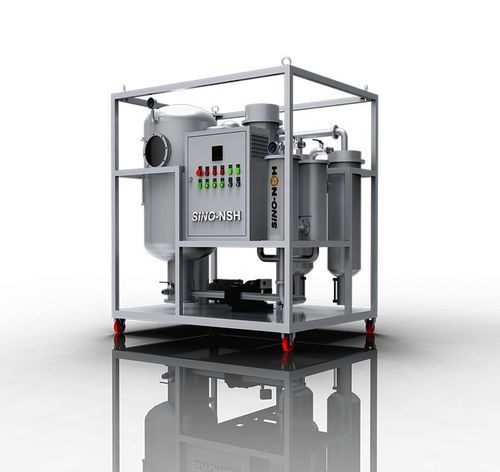

Système de purification pour huile NSH-TF-series

continupour applications industriellespar filtration

Général
La série NSH-TF est une unité de purification d'huile sous vide conçue pour les huiles de turbine. Elle élimine de fortes quantités d'eau libre et dissoute, de gaz et de particules. Les configurations et options peuvent être adaptées aux besoins du site et du procédé.

Résumé

• Huiles traitées : Huile de turbine (applicable aussi aux huiles hydrauliques, huiles de refroidissement et autres lubrifiants contenant beaucoup d'eau ou d'impuretés)
• Fonctions : Déshydratation, Dégazage, Élimination des impuretés
• Débit : 1 200–18 000 L/h (selon modèle)
• Alimentation électrique : typiquement 380 VAC / 3 phases / 50 Hz (personnalisable)

Spécifications
1. Filtration et conditionnement continus des huiles de turbine.
2. Capable de séparer et d'éliminer de grandes quantités d'eau libre et dissoute.
3. Étape de filtration à contre-lavage automatique pour prolonger la durée de vie des filtres et assurer une exploitation stable.

La série TF convient particulièrement à la maintenance des systèmes de lubrification de turbines : elle restaure les propriétés de l'huile, réduit les contaminants et prolonge les intervalles de maintenance des équipements.

Caractéristiques principales
1. Élimination efficace de l'eau soluble et dissoute et démulsification rapide ; équipée d'un séparateur démulsifiant pour clarifier l'huile émulsionnée.
2. Filtration multi-étages avec contre-lavage automatique pour éliminer particules grossières, fines et boues.
3. Haut niveau d'automatisation pour une exploitation en ligne continue ; commande automatique et régulateur de niveau par infrarouge pour un fonctionnement sans surveillance.

Spécification machine (par modèle)
Item | Unité | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Débit | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Plage de vide | MPa | -0.06 ~ -0.096
Pression de travail | MPa | ≤ 0.3
Teneur en eau | PPM | ≤ 100
Taille des impuretés | µm | ≤ 5
Clarté | NAS | ≤ 6
Plage de température | °C | 40—80
Valeur de démulsification | Min | ≤ 15
Alimentation | V | Entièrement personnalisable
Niveau sonore | dB | ≤ 70 / ≤ 75 (selon modèle)
Puissance de chauffage | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Puissance totale | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diamètre entrée/sortie | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Poids net | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Dimensions (L x l x H) | mm | 1300 x 1900 x 1460 | 1300 x 900 x 1460 | 1450 x 1000 x 1510 | 1550 x 1100 x 1510 | 1650 x 1150 x 1560 | 1850 x 1250 x 1610 | 2000 x 1350 x 1660 | 2400 x 1700 x 1760

Données de l'huile après purification
Tension diélectrique (BDV) | kV | ≤ 75
Teneur en eau | ppm | ≤ 100
Teneur en gaz | % | ≤ 0.1
Taille des impuretés | µm | ≤ 5

Options de présentation

• Châssis de base sur roulettes
• Capot métallique sur roulettes
• Capot métallique sur remorque monopoutre
• Châssis de base sur remorque bipoutre
• Capot métallique sur remorque bipoutre
• Capot métallique avec local d'exploitation sur remorque bipoutre

Autres dénominations
Déshydrateur sous vide; Système de purification sous vide; Dégazage d'huile; Régénération; Recyclage

Caractéristiques

• Brand Name: Sino-NSH
• Série / Modèle: NSH-TF-Series (TF series)
• Huiles traitées: Huile de turbine (également huiles hydrauliques, de refroidissement et autres lubrifiants)
• Fonctions: Déshydratation, Dégazage, Élimination des impuretés
• Plage de débit: 1 200 - 18 000 L/h (dépend du modèle)
• Plage de vide: env. -0.06 à -0.096 MPa
• Pression de travail: ≤ 0.3 MPa
• Teneur en eau après purification: ≤ 100 ppm
• Teneur en gaz après purification: ≤ 0.1 %
• Taille des impuretés après purification: ≤ 5 µm
• Clarté (NAS): ≤ 6
• Plage de température: 40—80 °C
• Valeur de démulsification: ≤ 15
• Puissance de chauffage (kW) et puissance totale (kW): selon modèle (voir Spécification machine)
• Diamètre entrée/sortie: selon modèle (25–65 mm)
• Poids net: selon modèle (300–1500 Kg)
• Dimensions (L×W×H mm): selon modèle (voir Spécification machine)
• Alimentation électrique: Entièrement personnalisable (typ. 380VAC / 3Phase / 50Hz)
• Delai de livraison: 10 jours ouvrés
• Capacité d'approvisionnement: 50 ensembles par mois
