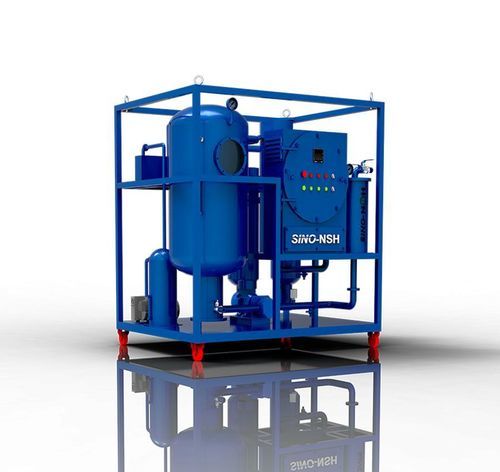

Système de purification pour huile NSH-TF-E series

pour applications industrielles

Présentation du produit
Le NSH-TF-E est une unité de purification sous vide antidéflagrante pour huiles de turbine, conçue pour les environnements inflammables et combustibles des centrales électriques et des systèmes de lubrification industriels.

• Conception antidéflagrante adaptée aux zones dangereuses.
• Unité de déshydratation et de dégazage par vide pour huiles turbine, hydrauliques et caloporteurs.
• Configurations et options personnalisées disponibles selon l'application.

Spécifications

• Fonction principale : filtration, déshydratation et dégazage des huiles de turbine.
• Séparation efficace de grandes quantités d'eau libre et dissoute.
• Système de filtration avec lavage automatique associé à une filtration fine secondaire.
• Convient aux lubrifiants contenant vapeur, émulsions, boues, contaminants diélectriques et colloïdes.
• Améliore les propriétés de l'huile et prolonge les intervalles de maintenance des équipements lubrifiés.

Caractéristiques

• Démulsification rapide et suppression efficace de l'eau soluble/dissoute grâce à un séparateur d'eau dédié.
• Élimination des impuretés en deux étapes : lavage automatique pour les particules grossières et filtres fins pour les particules fines.
• Niveau d'automatisation élevé pour une exploitation en ligne : conception compacte, commande stable et contrôleur automatique du niveau de liquide par infrarouge pour un fonctionnement sans surveillance permanente.

Spécification machine
Item | Unité | TF-20 | TF-30 | TF-50 | TF-75 | TF-100 | TF-150 | TF-200 | TF-300
Débit | L/H | 1200 | 1800 | 3000 | 4500 | 6000 | 9000 | 12000 | 18000
Plage de vide | MPa | -0,06 ~ -0,096 (env.)
Pression de travail | MPa | ≤ 0,3
Teneur en eau | PPM | ≤ 100
Taille d'impuretés | µm | ≤ 5
Clarté | NAS | ≤ 6
Plage de température | °C | 40–80
Valeur de démulsification | Min | ≤ 15
Alimentation | V | Entièrement personnalisable (typ. 380 VAC / 3 phases / 50 Hz)
Niveau sonore | dB | ≤ 70 (certains ≤ 75)
Puissance de chauffage | kW | 15 | 24 | 32 | 40 | 48 | 72 | 96 | 120
Puissance totale | kW | 18 | 27 | 32 | 40 | 53 | 78 | 103 | 129
Diamètre Entrée/Sortie | mm | 25 | 25 | 32 | 35 | 40 | 50 | 65 | 65
Poids net | Kg | 300 | 300 | 450 | 550 | 650 | 750 | 900 | 1500
Dimensions (L x l x H) | mm | Longueur : 1300,1300,1450,1550,1650,1850,2000,2400 | Largeur : 1900,900,1000,1100,1150,1250,1350,1700 | Hauteur : 1460,1460,1510,1510,1560,1610,1660,1760

Données de l'huile après purification

• Eau : ≤ 100 PPM
• Finesse de filtration : ≤ 5 µm (ou ≤ 1 µm en option)
• Rigidité diélectrique : ≥ 75 kV
• Dégazage : ≤ 0,1%

Caractéristiques techniques

• Brand Name: Sino-NSH
• Model / Series: TF (NSH-TF-E)
• Huiles traitées : huile de turbine (également pour huiles hydrauliques et caloporteurs)
• Fonctions : déshydratation, dégazage, élimination des impuretés
• Débit : 1 200–18 000 L/h (selon modèle)
• Plage de vide : env. -0,06 à -0,096 MPa
• Pression de travail : ≤ 0,3 MPa
• Teneur en eau après traitement : ≤ 100 PPM
• Taille d'impuretés après traitement : ≤ 5 µm
• Propreté d'huile (NAS) : ≤ 6
• Température d'utilisation : 40–80 °C
• Valeur de démulsification : ≤ 15
• Alimentation : typ. 380 VAC / 3 phases / 50 Hz (personnalisable)
• Puissance de chauffage (par modèle) : 15–120 kW
• Puissance totale (par modèle) : 18–129 kW
• Diamètre entrée/sortie : 25–65 mm selon modèle
• Poids net (par modèle) : 300–1500 kg
• Délai de livraison : 10 jours ouvrés
• Capacité d'approvisionnement : 50 ensembles par mois
