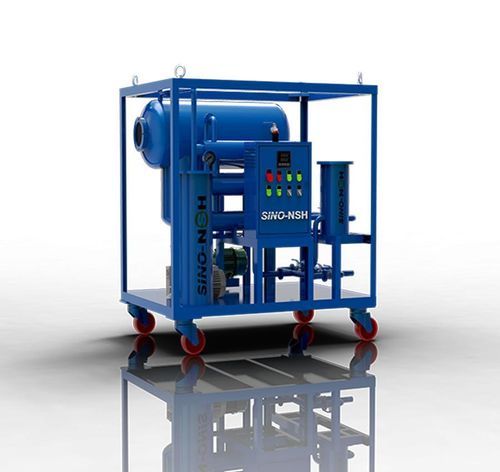

Système de purification pour huile NSH-VF series

économiquepour applications industrielles

Vue d'ensemble
Le NSH-VF est un purificateur d'huile sous vide à simple étage conçu comme une solution économique pour le traitement des huiles d'isolation des transformateurs. Il élimine l'humidité, les gaz dissous et les particules afin de restaurer les propriétés diélectriques. Performances de purification élevées et exploitation simple ; disponibles en versions stationnaire ou mobile.

Applications
Utilisé pour prolonger la durée de vie de l'huile d'isolation dans les transformateurs, disjoncteurs, bobines, régulateurs de tension et appareillage de commande, ou pour l'injection d'huile isolante dans les transformateurs. Les unités peuvent être équipées de régénérateurs pour améliorer la désacidification, la décoloration et l'élimination des contaminants diélectriques et acides. La tension de claquage peut augmenter d'environ 15 kV jusqu'à 65 kV après traitement.

Avantages du purificateur d'huile pour transformateur

• Élimine l'humidité dissoute dans l'huile de transformateur
• Réduit les gaz combustibles dissous et l'oxygène dissous
• Améliore la résistance diélectrique et les performances d'isolation de l'huile
• Améliore le facteur de puissance du transformateur
• Prolonge la durée de vie de l'huile et les intervalles de maintenance
• Améliore la fiabilité et la disponibilité du transformateur

Données huile après purification
Résistance diélectrique (BDV) : kV ≥60
Teneur en eau : ppm ≤7
Teneur en gaz : % ≤0.1
Taille des impuretés : μm ≤5

Spécifications machine (paramètres sélectionnés par modèle)
Paramètre / Colonnes de valeur : VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Capacité, litres/heure : 600 | 1200 | 1800 | 3000 | 6000
Puissance chauffage, kW : 9 | 15 | 24 | 36 | 60
Puissance totale, kW : 11 | 17 | 26 | 39 | 65
Alimentation : Entièrement personnalisable
Diamètre entrée, mm : 25 | 25 | 25 | 32 | 40
Diamètre sortie, mm : 25 | 25 | 25 | 32 | 40
Dimensions (sans remorque) longueur, mm : 1300 | 1400 | 1400 | 1400 | 1550
Dimensions (sans remorque) largeur, mm : 900 | 900 | 900 | 900 | 1550
Dimensions (sans remorque) hauteur, mm : 1300 | 1300 | 1300 | 1700 | 1850
Poids (sans remorque), kg : 300 | 330 | 350 | 400 | 650

Conditions de fonctionnement & Remarques
Options de tension : 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz), etc. Conçu pour fonctionner correctement à des températures ambiantes comprises entre -20 °C et 55 °C.

Styles disponibles

• Type station fixe, type mobile sur quatre roues, type mobile avec remorque
• Caisson standard, type couvrant étagère et version antidéflagrante
• Disponible en différentes couleurs

Autres dénominations
Déshydrateur sous vide ; Système de purification sous vide ; Dégazage d'huile ; Régénération ; Recyclage

Caractéristiques techniques

• Brand Name: Sino-NSH
• Série : VF
• Huile traitée : huile isolante (huile de transformateur)
• Fonction : déshydratation, dégazage, élimination des impuretés
• Débit : 600–6000 L/h (selon modèle)
• Alimentation exemple : 380 VAC / 3 phases / 50 Hz (ou personnalisable)
• Délai de livraison exemple : 10 jours ouvrables
• Capacité d'approvisionnement exemple : 50 ensembles par mois
