Système de purification pour huile NSH-VFD-A

pour applications industrielles

Titre

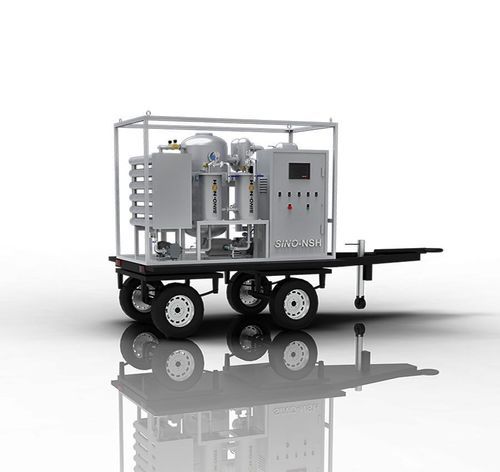

Purificateur d'huile isolante pour transformateur NSH-VFD-A, double étage sous vide, 1 800–18 000 L/h

Présentation
Le NSH-VFD-A est un purificateur entièrement automatique à double étage de vide destiné aux transformateurs de puissance, compatible avec toutes les huiles isolantes. Il élimine l'humidité, les gaz dissous, les particules, les acides organiques, les boues, les goudrons et le carbone dissocié. Des configurations sur mesure sont possibles.

Général
Sous l'effet de la chaleur et des contraintes électriques, l'huile isolante peut accumuler humidité, gaz et impuretés solides. Le NSH-VFD-A régénère et réactive l'huile dégradée en éliminant humidité, gaz et impuretés mécaniques, ainsi qu'en supprimant acides organiques, boues, goudrons et carbone dissocié difficiles à traiter par des systèmes conventionnels. L'huile traitée peut atteindre les normes et la durée de vie d'une huile neuve.

Description
L'appareil est une unité de déshydratation et de dégazage entièrement automatique, configurable selon les besoins fonctionnels et opérationnels de l'utilisateur final. Il utilise un automate programmable (PLC) avec instrumentation, alarmes et verrouillages pour une exploitation automatique tout en offrant un contrôle manuel des fonctions nécessaires. Des témoins lumineux indiquent l'état des composants clés et les conditions d'alarme.

Appareils d'inspection disponibles

• Teneur en humidité avant et après
• Débit en temps réel et volume total traité
• Surveillance de la pression
• Contrôle en ligne du contenu particulaire
• Température de l'huile à l'entrée et à la sortie
• Compteur de cycles de fonctionnement
• Surveillance de l'état des composants
• Indicateur d'encrassement des filtres

Données huile avant & après

• Tension de claquage : avant 25 kV → après ≥75 kV
• Teneur en humidité : avant 50–100 ppm → après < 3–5 ppm
• Taille des particules (finesse du filtre) : avant visible → après < 1 μm
• Teneur en gaz : avant < 10 % vol → après < 0,1 % vol

Options de présentation

• Châssis de base avec roulettes
• Coque métallique sur roulettes
• Coque métallique sur remorque monopoutre
• Châssis de base sur remorque à double essieu
• Coque métallique sur remorque à double essieu
• Coque métallique et poste de conduite sur remorque à double essieu

Autres dénominations
Sécheur sous vide, système de purification sous vide, dégazage d'huile, régénération d'huile, recyclage d'huile

Caractéristiques techniques

• Brand Name: Sino-NSH
• Modèle / Série: VFD (NSH-VFD-A)
• Huile traitée: huile isolante (huile pour transformateur)
• Fonctions: déshydratation, dégazage, élimination des impuretés; suppression des acides organiques, boues, goudrons et carbone dissocié
• Débit: 1 800 – 18 000 L/h
• Alimentation: 380 VAC / 3 phases / 50 Hz (personnalisable)
• Délai de livraison: 10 jours ouvrés
• Capacité de production: 50 ensembles par mois
