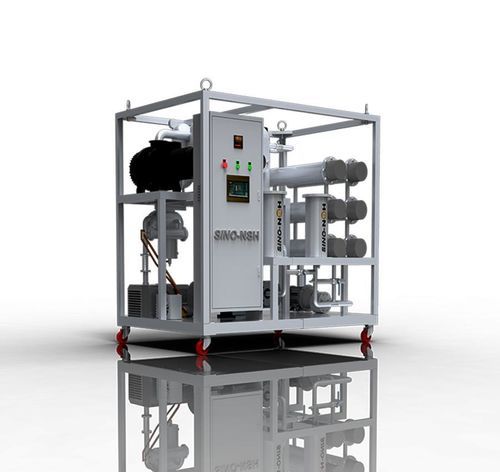

Système de purification pour huile NSH-VFD series

pour applications industrielles

Général
Le NSH-VFD est un purificateur d'huile pour transformateur à vide bi-étagé conçu pour la déshydratation, le dégazage et l'élimination des impuretés solides des huiles isolantes utilisées sur transformateurs, disjoncteurs et équipements HV. Compatible avec les huiles de marque et certaines huiles lubrifiantes basse viscosité. Disponible en versions fixes ou mobiles pour interventions sur site ou en atelier.

Avantages

• Élimination efficace de l'humidité dissoute dans l'huile
• Réduction des gaz combustibles et de l'oxygène dissous
• Amélioration notable de la rigidité diélectrique (BDV)
• Amélioration du facteur de puissance et de la stabilité opérationnelle
• Allongement de la durée de vie de l'huile et réduction des remplacements
• Augmentation de la fiabilité et de la durée de vie du transformateur

Données de l'huile après purification
Rigidité diélectrique (BDV) | kV | ≥75
Teneur en eau | ppm | ≤3
Teneur en gaz | % | ≤0.1
Taille des impuretés | μm | ≤5

Purificateur d'huile pour transformateur à vide bi-étagé - données techniques sélectionnées
Débit (L/H) : VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Plage de vide : -0,092 ~ -0,099 MPa
Pression de travail : ≤0,3 MPa
Pression de vide max : ≤50 Pa
Plage de température (travail) : 45 - 85 °C
Alimentation (exemple) : 380 V / 3Phase / 50Hz (personnalisable)
Niveau sonore en service : ≤72 dB (selon modèle)
Puissance de chauffage (kW) : VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Puissance totale (kW) : VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Diamètres entrée/sortie (mm) : 25–65 (selon modèle)
Poids net (kg) : ~350 à ~1420 selon modèle
Exemples de dimensions (L x l x H mm) : VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Options de présentation

• Châssis de base avec roulettes
• Coque métallique sur roulettes
• Coque métallique sur remorque mono-essieu
• Châssis sur remorque bi-essieux
• Coque métallique sur remorque bi-essieux
• Coque métallique avec poste opérateur sur remorque bi-essieux

Aussi appelé : Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Caractéristiques techniques

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Huiles traitées : huile isolante pour transformateur ; adaptée aussi à certaines huiles lubrifiantes basse viscosité
• Fonction : déshydratation, dégazage, élimination des impuretés
• Plage de débit : 1 800 - 18 000 L/h (selon modèle)
• Alimentation : typ. 380VAC / 3Phase / 50Hz (autres sur demande)
• Plage de vide : env. -0,092 à -0,099 MPa
• Pression de service : ≤0,3 MPa
• Vide max : ≤50 Pa
• Température de service : 45 - 85 °C
• Niveau sonore : jusqu'à ≤72 dB (variable selon modèle)
• Puissance de chauffage : 24 kW à 210 kW selon modèle
• Puissance totale : 26 kW à 222 kW selon modèle
• Diamètres entrée/sortie : 25 mm à 65 mm selon modèle
• Poids net : env. 350 kg à 1420 kg selon modèle
• Délais de livraison (ex.) : 10 jours ouvrables
• Capacité de fourniture (ex.) : 50 ensembles / mois
