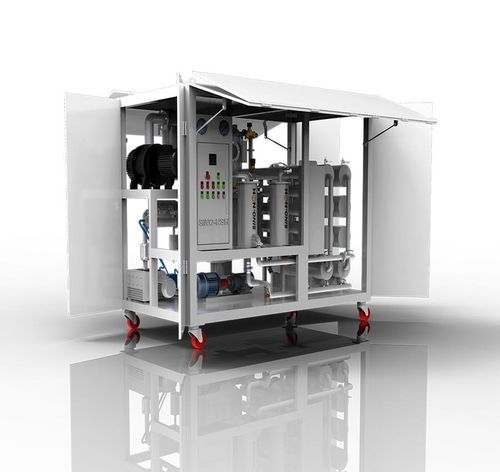

Système de filtration à gaz NSH-VFD-R series

pour huile de lubrificationd'huileà huile diélectrique

Présentation
Le NSH-VFD-R est une unité de régénération d'huile de transformateur en deux étapes développée par Sino-NSH pour restaurer et purifier les huiles d'isolation vieillies. Elle combine déshydratation sous vide, dégasage et régénération chimique pour éliminer l'humidité, les gaz dissous, les sulfures, les boues, les goudrons et le carbone dissocié. Disponible en version stationnaire ou mobile pour intervention sur site ou en atelier.

Généralités
L'huile d'isolation se dégrade sous l'effet de l'humidité, des températures et des impuretés. Le NSH-VFD-R utilise chauffage contrôlé, vide et procédés assistés par champ électrique pour extraire eau et gaz, filtrer les particules et régénérer chimiquement l'huile en supprimant acides organiques, boues et couleur. L'huile traitée retrouve des caractéristiques diélectriques et de propreté conformes aux exigences.

Paramètres produit

• Brand Name: Sino-NSH
• Modèle: NSH-VFD-R
• Série: VFD
• Huile traitée: huile d'isolation (huile de transformateur)
• Fonctions: déshydratation, dégasage, élimination des impuretés, régénération
• Débit: 1 800–18 000 L/h (selon modèle)
• Alimentation: 380 VAC / 3 phases / 50 Hz (personnalisable)
• Plage de vide: env. -0,092 à -0,099 MPa
• Vide max après traitement: ≤ 50 Pa
• Température d'huile: 45–85 °C
• Finesse de filtration: ≤ 5 µm (option ≤ 1 µm)
• Délais de livraison: env. 10 jours ouvrés
• Capacité d'approvisionnement: 50 ensembles/mois

Avantages du purificateur d'huile

• Élimine l'humidité dissoute et l'eau libre
• Réduit les gaz combustibles dissous et l'oxygène
• Restaure et améliore la rigidité diélectrique
• Réduit la perte diélectrique et améliore le facteur de puissance
• Élimine acides, boues, carbone et couleur si option régénération présente
• Prolonge la durée de vie de l'huile et la fiabilité du transformateur

Données huile après purification

• Rigidité diélectrique : ≥ 75 kV
• Teneur en eau : ≤ 5 ppm
• Finesse de filtration : ≤ 5 µm (ou ≤ 1 µm)
• Dégaçage : ≤ 0,1%
• Couleur de l'huile : L ≤ 0,5 (améliorée)
• Indice d'acide : ≤ 0,01 mg KOH/g
• pH acide soluble : 5–7
• Facteur de perte diélectrique tg(90°C)% : ≤ 0,002

Spécification machine

• Plages communes : vide env. -0,092 à -0,099 MPa ; pression de service ≤ 0,3 MPa ; vide max ≤ 50 Pa ; contrôle température huile 45–85 °C ; ambiant -20 à 55 °C
• Modèles disponibles et chiffres clés :
• VFD-R-30 — Débit 1 800 L/h | Puissance chauffage 24 kW | Puissance totale 26 kW | Entrée/Sortie 25 mm
• VFD-R-50 — Débit 3 000 L/h | Puissance chauffage 30 kW | Puissance totale 33 kW | Entrée/Sortie 25 mm
• VFD-R-75 — Débit 4 000 L/h | Puissance chauffage 48 kW | Puissance totale 58 kW | Entrée/Sortie 32 mm
• VFD-R-100 — Débit 6 000 L/h | Puissance chauffage 72 kW | Puissance totale 76 kW | Entrée/Sortie 32 mm
• VFD-R-150 — Débit 9 000 L/h | Puissance chauffage 108 kW | Puissance totale 114 kW | Entrée/Sortie 40 mm
• VFD-R-200 — Débit 12 000 L/h | Puissance chauffage 144 kW | Puissance totale 150 kW | Entrée/Sortie 50 mm
• VFD-R-300 — Débit 18 000 L/h | Puissance chauffage 210 kW | Puissance totale 222 kW | Entrée/Sortie 65 mm
• Niveau sonore en fonctionnement : ≤72–78 dB (selon modèle)

Options de présentation

• Châssis de base avec roulettes
• Capot métallique sur roulettes
• Capot métallique sur remorque mono-essieu
• Châssis sur remorque bi-essieux
• Capot métallique sur remorque bi-essieux
• Capot métallique avec cabine opérateur sur remorque bi-essieux

Autres appellations
Dénominations alternatives : déshydrateur sous vide, système de purification sous vide, dégazage d'huile, régénération, recyclage.

Spécifications techniques

• Modèle : NSH-VFD-R
• Brand: Sino-NSH
• Série : VFD
• Huile traitée : huile d'isolation (huile de transformateur)
• Fonctions : déshydratation, dégasage, élimination impuretés, régénération
• Débit : 1 800–18 000 L/h
• Plage de vide : env. -0,092 à -0,099 MPa
• Pression de travail : ≤ 0,3 MPa
• Vide max après traitement : ≤ 50 Pa
• Température d'huile : 45–85 °C
• Puissance chauffage : 24–210 kW
• Puissance totale : 26–222 kW
• Alimentation : 380 V / 3P / 50 Hz (personnalisable)
• Finesse de filtration : ≤ 5 µm ou ≤ 1 µm
• Objectifs post-traitement : eau ≤ 5 ppm ; rigidité diélectrique ≥ 75 kV ; tg ≤ 0,002 ; indice d'acide ≤ 0,01 mg KOH/g ; couleur L ≤ 0,5
• Délais livraison : env. 10 jours ouvrés ; capacité : 50 ensembles/mois
