Système de surveillance temps de vidange 3EX5 080-1

d'étatde températuredu courant résiduel

Présentation
La surveillance des parafoudres est une opération clé dans les réseaux électriques pour garantir la continuité de service et prolonger la durée de vie des parafoudres qui protègent les équipements des surtensions. Siemens Energy propose des solutions de surveillance allant du simple compteur d'impulsions aux Arrester Condition Monitors et Sensarresters™ connectés pour la maintenance conditionnelle et l'analyse des données.

Pourquoi surveiller les parafoudres ?

• Détection précoce des évolutions d'état
• Prévention des coupures imprévues
• Optimisation de la planification des maintenances
• Amélioration de la gestion des actifs et de la fiabilité réseau

Types de solutions
Les solutions Siemens Energy couvrent différents besoins : compteurs d'impulsions basiques, combinaisons capteur/afficheur à distance, Arrester Condition Monitors (ACM) pour l'analyse des courants de fuite et des harmoniques, et Sensarresters™ pour la surveillance connectée avec analyse des données.

Compteurs d'impulsions
La famille 3EX5 comprend des compteurs uniquement impulsionnels et des versions avec mesure du courant de fuite. Le 3EX5 030 est un compteur impulsionnel monté sur la connexion de terre du parafoudre. Le 3EX5 050 intègre un mesureur de courant de fuite. Certaines versions -1 peuvent inclure un contact auxiliaire passif pour la télérelève.

Compteur pour surveillance distante (3EX5 060 / 3EX5 062)
Le capteur 3EX5 060 s'intègre dans le conducteur de mise à la terre du parafoudre pour compter les impulsions et mesurer en continu le courant de fuite. L'afficheur 3EX5 062 visualise à distance les impulsions et le courant de fuite (câblage possible jusqu'à 200 m) et dispose d'une prise pour mesure locale via oscilloscope (cordon de mesure en accessoire).

Arrester Condition Monitors (ACM)

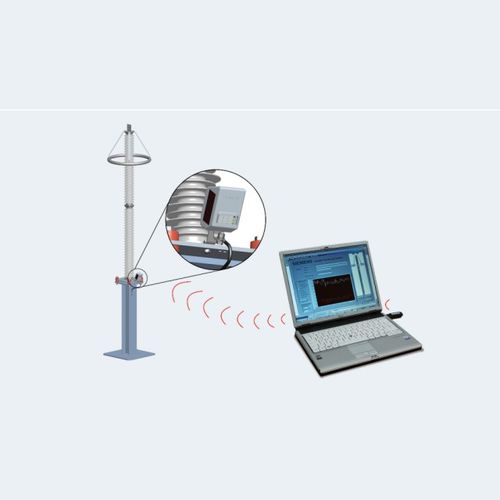

L'ACM de base (3EX5 080-0) mesure le courant de fuite total et les impulsions de surtension, réalise une analyse du 3e harmonique avec compensation réseau, applique une correction température et indique l'état via des LED tricolores. Le dispositif peut être étendu à l'ACM avancé (3EX5 080-1) en ajoutant un module USB sans fil et le logiciel ACM Service Tool pour visualisation détaillée, analyse, paramétrage et mises à jour logicielles.

Sensarresters™ — Surveillance intelligente et connectée

• Accès distant en temps réel : consultation de l'état et des alarmes via interfaces web et mobile.
• Intégration analytique : permet l'évaluation des tendances et la maintenance prédictive.
• Communication sans fil : transfert de données et diagnostic à distance.

Caractéristiques et avantages

• Surveillance complète : du comptage d'impulsions à l'analyse avancée des courants de fuite et harmoniques, avec enregistrement d'énergie absorbée sur les appareils avancés.
• Analyse de tendance longue durée : les ACM journalisent les courants de fuite quotidiens sur plusieurs années pour une évaluation précise.
• Accès à distance : réduction des interventions sur site et simplification de la récupération des données.
• Intégration : conçus pour une adaptation aux parafoudres existants sans modification mécanique.
• Sécurité et fiabilité : la détection précoce aide à prévenir les défaillances graves.

Téléchargements et documentation
Fiches produits, notices techniques et manuels sont disponibles au format PDF décrivant les Sensarresters™ et les familles de compteurs et ACM 3EX5, leurs caractéristiques et informations de commande.

Spécifications techniques

• Famille / marque : Siemens Energy — solutions de surveillance des parafoudres (Sensarresters™, série 3EX5).
• Modèles de compteur : 3EX5 030 (compteur d'impulsions), 3EX5 050 (compteur d'impulsions + mesure du courant de fuite) ; versions -1 possibles avec contact auxiliaire passif pour télérelève.
• Capteur / afficheur distant : 3EX5 060 (capteur : comptage d'impulsions, mesure continue du courant de fuite) ; 3EX5 062 (afficheur : visualise impulsions et courant de fuite à distance jusqu'à 200 m ; connexion oscilloscope locale).
• Arrester Condition Monitor (ACM) : 3EX5 080-0 mesure le courant de fuite total, les impulsions, le contenu du 3e harmonique avec compensation réseau, tendance corrigée en température et indication par LED ; extensible en 3EX5 080-1 avec module USB sans fil et ACM Service Tool pour visualisation, analyse et mises à jour.
• Fonctions Sensarresters™ : accès distant en temps réel (web & mobile), transfert de données sans fil, intégration avec outils analytiques pour maintenance prédictive.
• Quantités mesurées : comptage d'impulsions, courant de fuite total, impulsions de courant de surtension, contenu du 3e harmonique, tendances de courant corrigées en température, enregistrement d'absorption d'énergie.
• Installation : capteur intégré dans la mise à la terre du parafoudre ; unité d'affichage montable à distance (3EX5 062 jusqu'à 200 m de câblage).
• Interface & évolutions : contacts auxiliaires passifs pour télérelève (versions sélectionnées), module USB sans fil (3EX5 086) pour connectivité PC sur versions ACM avancées.
• Avantages typiques : détection précoce des défauts, optimisation des maintenances, réduction des pannes non planifiées, prolongation de la durée de vie des actifs.
