Parafoudre pour applications ferroviaires 3EB4

classe CEI 4ACDC

Présentation
Les parafoudres ferroviaires Siemens Energy assurent la protection contre les surtensions des infrastructures et du matériel roulant. Conçus pour les sous-stations de traction, les lignes de contact, les interfaces de signalisation et les équipements embarqués, ils limitent les surtensions transitoires causées par la foudre, les opérations de commutation et autres perturbations en dérivant les courants de surtension vers la terre via des éléments résistifs non linéaires.

Principaux avantages

• Conformité aux normes : Testés et certifiés selon les normes internationales applicables au ferroviaire et à la protection contre les surtensions.
• Intégration simplifiée : Conçus pour une installation aisée et une maintenance réduite dans les environnements ferroviaires.
• Durabilité : Matériaux et conception adaptés aux conditions climatiques sévères, aux contraintes mécaniques et aux cycles d'exploitation prolongés.
• Options spécifiques à l'application : Modèles et variantes disponibles pour s'adapter aux systèmes AC/DC et aux exigences d'installation.

Gamme de produits et applications
Siemens Energy propose une gamme d'ableteurs pour systèmes ferroviaires AC et DC et pour différents environnements d'exploitation. Les applications typiques comprennent les trains grande vitesse et interurbains, les trains de banlieue et régionaux, les locomotives multisystèmes, le transport urbain (tramway, métro, tram) et les projets d'électrification ferroviaire.

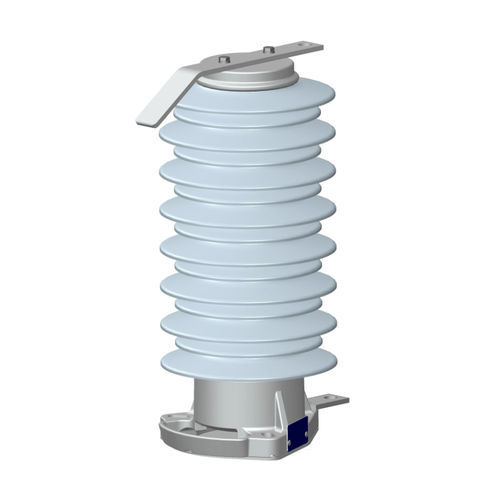

3EB4 – parafoudre en silicone en boîtier composite

• Conception : Boîtier en plastique renforcé de fibres de verre (FRP) avec profils en caoutchouc silicone.
• Tension : Convient aux systèmes AC jusqu'à 25 kV et aux systèmes DC jusqu'à 3 kV.
• Performance : Supporte des vitesses de train jusqu'à 420 km/h ; courant de court-circuit assigné 50 kA.
• Conformité : Testé selon IEC 60099-4 (AC) et EN 50526-1 (DC).
• Sécurité : Essais feu et fumée selon DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2 ; essais chocs et vibrations selon IEC 61373.
• Applications : Trains grande vitesse/interurbains, trains de banlieue et régionaux, locomotives multisystèmes, transport urbain et électrification ferroviaire.

3EB5 – parafoudre en silicone avec Cage Design™

• Conception : Boîtier Cage Design™ avec silicone directement moulé.
• Tension : Convient aux systèmes AC jusqu'à 25 kV et aux systèmes DC jusqu'à 3 kV.
• Performance : Supporte des vitesses de train jusqu'à 320 km/h ; courant de court-circuit assigné 50 kA.
• Conformité : Testé selon IEC 60099-4 (AC) et EN 50526-1 (DC).
• Sécurité : Essais feu et fumée selon DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2 ; essais chocs et vibrations selon IEC 61373.
• Applications : Trains interurbains, de banlieue et régionaux, locomotives multisystèmes, transport urbain et électrification ferroviaire.

Types DC pour électrification ferroviaire 3EB2 et 3EB3

• Conception : Ableteurs logés en silicone conçus pour la protection contre les surtensions en systèmes DC.
• Classification : 3EB2 = DC-B ; 3EB3 = DC-C avec capacité d'absorption d'énergie supérieure.
• Conformité : Testé selon EN 50526-1.
• Sécurité : Essais feu et fumée selon DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2 ; essais chocs et vibrations selon IEC 61373.
• Applications : Transport urbain et électrification ferroviaire (systèmes DC).

Pourquoi choisir les parafoudres ferroviaires Siemens Energy ?

• Expertise reconnue : Plus de 80 ans d'expérience dans la technologie des parafoudres ferroviaires.
• Gamme étendue : Solutions pour systèmes ferroviaires AC et DC, avec des tensions assignées jusqu'à 45 kV dans la gamme.
• Fiabilité éprouvée : Conçus pour une longue durée de service et des besoins de maintenance réduits.
• Soutien mondial : Assistance technique et conseil par les experts Siemens Energy à l'échelle mondiale.

Informations produit complémentaires (FAQ principales)

• Définition : Dispositifs spécialisés protégeant les systèmes ferroviaires contre les surtensions transitoires dues à la foudre, à la commutation et autres perturbations.
• Différences par rapport aux parafoudres standard : Conçus pour les exigences mécaniques, environnementales et normatives spécifiques au ferroviaire.
• Critères de sélection : Basés sur la tension du système, les conditions environnementales et les besoins d'application ; Siemens Energy propose des solutions sur mesure et un accompagnement technique.
• Matériaux : Caoutchouc silicone et FRP pour résistance mécanique et environnementale.
• Adaptation aux environnements sévères : Conçus pour résister à des températures extrêmes, à l'humidité et aux contraintes mécaniques.
• Assurance qualité : Produits soumis à des tests rigoureux et conformes aux normes internationales comme IEC 60099-4 et EN 50526-1.

Caractéristiques techniques

• Adaptation AC : Jusqu'à 25 kV pour certains types logés en silicone (la gamme inclut des solutions jusqu'à 45 kV).
• Adaptation DC : Tension DC typique jusqu'à 3 kV pour les types logés en silicone ; 3EB2 = DC-B, 3EB3 = DC-C (forte absorption d'énergie).
• Courant de court-circuit assigné : 50 kA (spécifié pour 3EB4 et 3EB5).
• Vitesses de train prises en charge : Jusqu'à 420 km/h (3EB4), jusqu'à 320 km/h (3EB5).
• Matériaux du boîtier : FRP, profils en caoutchouc silicone ; Cage Design™ avec silicone directement moulé (3EB5).
• Essais feu et fumée : DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2.
• Essais mécaniques : Chocs et vibrations selon IEC 61373.
• Conformité aux normes : IEC 60099-4 (versions AC), EN 50526-1 (versions DC) et autres normes ferroviaires applicables.
• Orientation conception : Qualité certifiée, facilité d'installation et de maintenance, longue durée de vie et solutions personnalisées pour applications ferroviaires spécifiques.
