Système de refroidissement d'air

d'eaude vapeurindustriel

Information
Dans une centrale thermique, la vapeur haute température et haute pression issue de la chaudière alimente la turbine à vapeur. La vapeur d'échappement est envoyée vers le condenseur où s'effectue le premier transfert de chaleur. La chaleur est transférée à l'eau de refroidissement et la vapeur se condense en eau de condensation qui est renvoyée à la chaudière par la pompe d'alimentation.

Système de refroidissement à sec indirect avec condenseur de surface

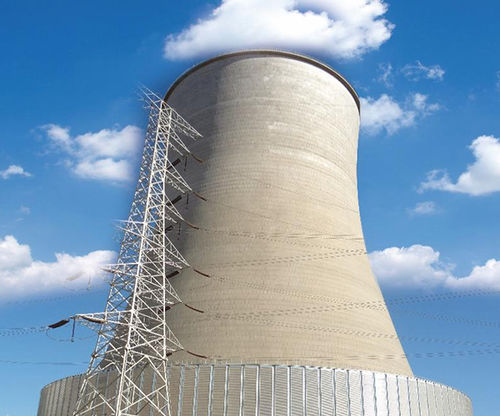

La vapeur d'échappement entre dans un condenseur de surface et cède sa chaleur à une boucle fermée d'eau de refroidissement. L'eau chauffée est pompée vers des radiateurs à tubes et ailettes en aluminium disposés autour de la tour d'air indirecte ; la ventilation naturelle abaisse la température de l'eau avant son retour au condenseur pour le cycle suivant.

Caractéristiques

• Radiateur à tubes en aluminium et ailettes en aluminium en disposition verticale à l'extérieur de la tour.
• Circuits d'eau de refroidissement et de condensation séparés, permettant un contrôle indépendant de la qualité d'eau.
• Boucle d'eau de circulation fermée fonctionnant avec une faible hauteur de refoulement et une puissance de pompe réduite.

Système de refroidissement à sec indirect avec condenseur mixte
L'échappement de la turbine entre dans un condenseur mixte où il est mis en contact direct avec l'eau de refroidissement circulante issue de la tour, puis se condense. Le condensat se mélange à l'eau de refroidissement ; environ 2 % du mélange est renvoyé au système régénératif, le reste est recirculé vers le radiateur pour refroidissement.

Caractéristiques

• Radiateur à tubes‑aluminium et ailettes en disposition verticale à l'extérieur de la tour.
• Empreinte au sol réduite et investissements en capital moindres.
• Le condenseur hybride a un volume réduit et peut être positionné sous la turbine, raccourcissant les conduites d'échappement et diminuant la taille du système de vide.

Présentation des faisceaux tubulaires
Les faisceaux tubulaires utilisent des tubes en aluminium et des ailettes en aluminium offrant :

• Haute efficacité d'échange thermique — Tube et ailettes en aluminium pur pour une conductivité thermique supérieure à l'acier.
• Faible résistance côté air — Structure optimisée (open‑seam spoiler) améliorant l'échange tout en réduisant la résistance aérodynamique.
• Double passage & contre‑courant inversé — Disposition qui augmente le coefficient global d'échange thermique par rapport au flux simple.
• Résistance à la corrosion — Couche d'oxyde d'aluminium stable limitant la corrosion et évitant les problèmes de corrosion bimetallique.

Présentation des modules de refroidissement

• Faisceau tubulaire — Unité de base composée de plusieurs modules de tubes à ailettes et de plateaux d'expansion ; 2–4 faisceaux forment une colonne de refroidissement.
• Colonne de refroidissement — Raccordement en série des faisceaux, fixé par boulons et plaques ; connecte les chambres d'eau supérieure et inférieure pour créer un double passage. Les chambres sont en alliage d'aluminium.
• Delta de refroidissement — Deux colonnes montées sur une armature triangulaire (~50°) laissent un passage d'air sur le troisième côté ; un volet régule le flux d'air en dessous de 0℃ pour éviter un refroidissement excessif.
• Section de refroidissement — Plusieurs triangles disposés verticalement autour de la tour à tirage naturel, groupés avec collecteurs d'entrée/sortie, vannes électriques et purge pour une exploitation modulaire.

Cas type
Shenhua Xinjiang Zhundong Wucaiwan Power Plant — Unité 1×350 MW, hauteur de tour 132 m. Résultats sur site : exploitation réussie après un essai de 168 heures (novembre 2012) et fonctionnement continu avec températures ambiantes minimales inférieures à −35℃ sans phénomènes de gel.

Caractéristiques techniques

• Nom du produit : Indirect Cement Tower Dry Cooling System
• Application : Refroidissement de condenseur pour centrales thermiques (condensation de la vapeur d'échappement)
• Types de condenseur : Condenseur de surface (séparation condensat/eau de refroidissement) ou condenseur mixte
• Matériau du radiateur : Tube en aluminium avec ailettes en aluminium
• Disposition du radiateur : Verticale, externe à la tour
• Module de refroidissement : Faisceaux tubulaires → Colonnes → Deltas → Sections
• Système de circulation : Boucle fermée (option condenseur de surface) avec faible hauteur de refoulement
• Gestion de l'eau mixte : ~2 % renvoyé au système régénératif (condenseur mixte)
• Conception : Pour tours à tirage naturel ; compatible tours en béton ou en acier
