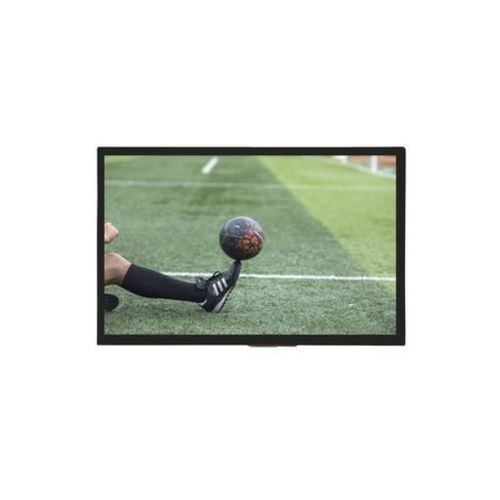

Module d'affichage TFT LCD T101GBP003

IPSà écran tactile PCAPà écran tactile multi-points

Présentation du produit
Écran tactile 10,1 pouces (modèle T101GBP003) : kit d'affichage interactif HDMI + USB combinant une dalle TFT LCD (IPS) et une couche tactile capacitive PCAP (structure G+G). Le contrôleur tactile est GOODIX GT9271, prenant en charge le multi-touch 10 points via une interface IIC (I2C). Le module offre de larges angles de vue, une bonne lisibilité en extérieur et une alimentation 5V à faible consommation.

Principales caractéristiques d'affichage

• Résolution : 1280 x 800 pour une image claire
• Dalle IPS TFT pour de larges angles de vue et une reproduction colorimétrique homogène
• Option lisibilité en plein soleil pour environnements lumineux
• Options de collage : optical bonding ou tape bonding pour meilleure clarté et durabilité
• Alimentation basse consommation : 5V

Caractéristiques de la dalle tactile

• Tactile capacitif PCAP, structure G+G
• Prise en charge du multi-touch 10 points
• Verre durci 6H (résistance aux rayures)
• Contrôleur tactile : GOODIX GT9271
• Interface tactile : IIC (I2C)

Compatibilité et polyvalence

• Compatibilité large : Windows, Android, Linux (Raspbian, Arch Linux) et Raspberry Pi
• Interfaces : HDMI pour l'affichage ; USB pour le tactile et l'alimentation (configuration standard)

Applications

• Contrôle industriel : pupitres HMI, interfaces machine, systèmes de supervision
• Domotique : panneaux de contrôle et systèmes de sécurité
• Dispositifs médicaux : terminaux patients et écrans diagnostiques
• Terminaux libre-service : kiosques, distributeurs automatiques, billetterie et informations
• Éducation : tableaux interactifs et terminaux étudiants
• Commerce : caisses POS et affichages interactifs
• Automobile : écrans d'infodivertissement et navigation embarqués
• Autres : signalétique numérique, consoles portables, lecteurs multimédias, robotique

Production & Stock
État de production : En production
Quantité en stock : 10 pièces

Paramètres techniques
Modèle : T101GBP003
Taille : 10,1 pouces
Type LCD : TFT
Type d'affichage : IPS
Interface LCD : LVDS
Nombre de broches : 40Pin
Résolution : 1280 x 800
Luminosité : 200 cd/m² (table) — 350 cd/m² (aperçu)
Direction de vue : All o'clock
Plage d'angle de vue : 85/85/85/85°
Zone active (mm) : 216.96 x 135.60
Dimensions module (mm) : 229.46 x 149.10 x 4.90
Anti-éblouissement / anti-reflet / anti-empreinte : Disponible
Type de tactile : Capacitif (PCAP)
Points tactiles : 10 points
Puces IC tactile : GOODIX GT9271
Structure tactile : G+G
Interface tactile : IIC (I2C)
Dureté tactile : 6H
Structure du module : Tactile PCAP + affichage LCD + PCB (CTP Touch + LCD Display + HDMI PCB)
Interface PCB : HDMI, USB
Câbles : Avec/Sans (optionnel)
Température de fonctionnement : -10°C à +50°C
Température de stockage : -20°C à +60°C
Méthode de collage : Optical Bonding, Air Bonding
Systèmes supportés : Windows, Android, Linux etc.
Champs d'application : Contrôle industriel, domotique, dispositifs médicaux, terminaux libre-service etc.

Remarques additionnelles
- Contrôleur tactile : GOODIX GT9271 ; structure tactile G+G ; interface tactile IIC (I2C).
- Dimensions du module et de la zone active fournies pour intégration mécanique.

Spécifications techniques

• Modèle : T101GBP003
• Taille d'affichage : 10,1 pouces
• Résolution : 1280 x 800 (HD)
• Type de dalle : TFT LCD avec IPS
• Interface LCD : LVDS
• Dimensions du module : 229.46 x 149.10 x 4.90 mm
• Zone active : 216.96 x 135.60 mm
• Luminosité : 200 cd/m² (table) / 350 cd/m² (aperçu)
• Angle de vue : 85/85/85/85°
• Tactile : PCAP capacitif, structure G+G, 10 points
• IC tactile : GOODIX GT9271
• Interface tactile : IIC (I2C)
• Dureté tactile : 6H
• Ports : HDMI (affichage), USB (tactile & alimentation)
• Alimentation : 5V
• Temp. fonctionnement : -10°C à +50°C ; Temp. stockage : -20°C à +60°C
• Collage : Optical Bonding / Air Bonding
• Anti-éblouissement / anti-reflet / anti-empreinte : Disponible
• Applications typiques : Contrôle industriel, domotique, médical, terminaux libre-service, POS, éducation, automobile, signalétique, robotique
