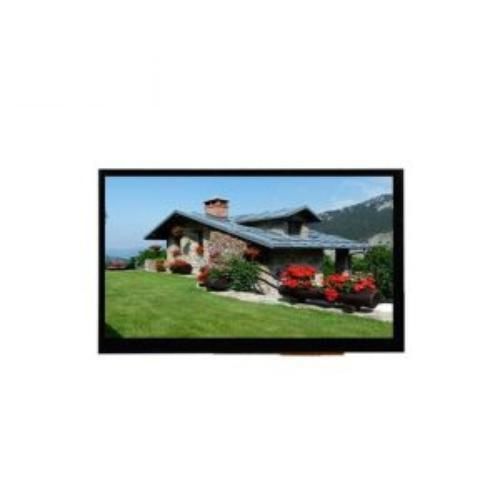

Module d'affichage TFT LCD WTY070144A11-K01

IPSà technologie capacitive projetéecouleur

Présentation du produit
Module de dalle tactile capacitive 7 pouces WTY070144A11-K01 avec écran IPS 1024x600, entrée vidéo HDMI et interface tactile USB. Le module intègre un écran TFT LCD, une surface tactile capacitive PCAP (G+G) et un PCB HDMI+USB. Alimentation 5V prise en charge, compatible avec les OS embarqués et desktop courants (Raspbian, Windows, Android, Linux, Arch Linux). Convient pour IHM industrielles, bornes, dispositifs médicaux et systèmes embarqués.

Caractéristiques

• Diagonale 7 pouces, résolution native 1024 x 600 (SVGA large) avec IPS pour angles de vue larges.
• Technologie TFT LCD avec dalle IPS pour conserver couleurs et contraste hors axe.
• Tactile capacitif projeté (PCAP) avec structure G+G et multi-touch 5 points.
• Options de collage optique ou collage aérien pour réduire les réflexions internes et améliorer la lisibilité en plein soleil.
• HDMI pour la vidéo ; USB pour la communication tactile (USB peut alimenter le touch dans certains montages).
• Traitements de surface optionnels anti-reflets / anti-empreintes / anti-éblouissement.

Avantages

• Format compact 7 pouces adapté aux applications avec contrainte d’espace et aux installations embarquées.
• La dalle IPS assure une qualité d’image homogène sur de larges angles pour la supervision opérateur.
• Tactile capacitif réactif, adapté aux commandes au doigt et aux gestes multi-touch.
• Intégration facilitée via interfaces HDMI et USB standards.
• Options de collage et de surface améliorent la durabilité et la lisibilité en extérieur.

Paramètres techniques
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

Caractéristiques / Spécifications techniques

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
