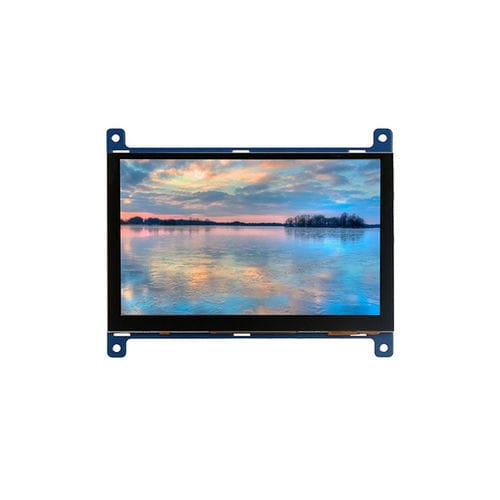

Module d'affichage TFT T050GBP002

TNà écran tactile capacitifcouleur

Présentation du produit
Écran tactile capacitif 5 pouces (Modèle T050GBP002) : écran TFT mince et basse consommation avec interface HDMI+USB, dalle capacitive G+G et verre trempé, conçu pour les applications HMI industrielles et embarquées.

Caractéristiques
L'écran tactile HDMI (T050GBP002) intègre une dalle TFT de type TN, une dalle tactile capacitive PCAP et un PCB HDMI/USB. Il prend en charge une faible consommation (5V ~480 mA typ.) et est compatible avec Raspbian, Windows, Android, Linux et Arch Linux.

Construction et technologie tactile
Le module comprend un verre de protection, une vitre capteur, un circuit driver et une FPC. La technologie capacitive utilise une structure G+G pilotée par le contrôleur GOODIX GT911 via une interface I2C, avec prise en charge de 5 points tactiles simultanés.

Avantages

• Large compatibilité : la dalle TN offre un compromis coût/performance visuelle adapté aux interfaces industrielles.
• Tactilité réactive : la PCAP capacitive assure une sensibilité et une gestion des gestes supérieures aux solutions résistives.
• Lisibilité adaptée : la résolution 800×480 sur 5" garantit la lecture d'icônes, textes et graphiques simples pour HMI.
• Intégration flexible : interfaces HDMI et USB pour connexion à des SBC, lecteurs multimédias et cartes de développement.
• Format compact : 5 pouces adapté aux appareils portables, panneaux d'instrumentation et unités de contrôle compactes.

Applications

• Panneaux industriels et consoles de contrôle pour processus automatisés.
• Interfaces homme-machine (IHM) dans équipements industriels et commandes de machines.

Paramètres techniques
Model: T050GBP002
Taille: 5 Inch
Type LCD: TFT
Type d'affichage: TN
Interface LCD: RGB
Nb broches: 40Pin
Résolution: 800×480
Luminosité: 350cd/m2
Direction de visualisation: 12 heures
Plage d'angles de vue: 70/70/60/70Deg.
Zone active LCD (mm): 108.00×64.80
Dimensions extérieures LCD (mm): 121.00×97.05×7.03
Anti-reflet/Anti-traces: Personnalisable
Type de tactile: Capacitif
Points tactiles: 5 Points
Structure tactile: G+G
Interface tactile: IIC (I2C)
Dureté tactile: 6H
Structure du module: PCAP Touch & LCD Display & PCB
Interface PCB: HDMI USB
Câbles: Avec/Sans
Température de fonctionnement: -10ºC~+50ºC
Température de stockage: -20ºC~+60ºC
Méthode d'assemblage: Optical Bonding, Air Bonding
Systèmes supportés: Windows, Android, Linux etc
Domaines d'application: Contrôle industriel, Domotique, Dispositif médical, Terminal libre-service etc

Caractéristiques / Spécifications techniques

• Model: T050GBP002
• Taille d'écran: 5 inch, TFT, TN
• Résolution: 800 × 480
• Luminosité: 350 cd/m²
• Zone active: 108.00 × 64.80 mm
• Dimension extérieure: 121.00 × 97.05 × 7.03 mm
• Tactile: PCAP capacitif, structure G+G, contrôleur GOODIX GT911 (I2C), 5 points tactiles
• Dureté tactile: 6H
• PCB/interface: HDMI + USB
• Nombre de broches: 40Pin (interface RGB)
• Alimentation: 5V, ~480 mA (typ.)
• Câbles: En option (avec ou sans)
• Assemblage: Optical bonding ou air bonding disponibles
• Température de fonctionnement: -10°C à +50°C; Stockage: -20°C à +60°C
• Domaines d'application types: contrôle industriel, IHM, domotique, dispositifs médicaux, terminaux libre-service
