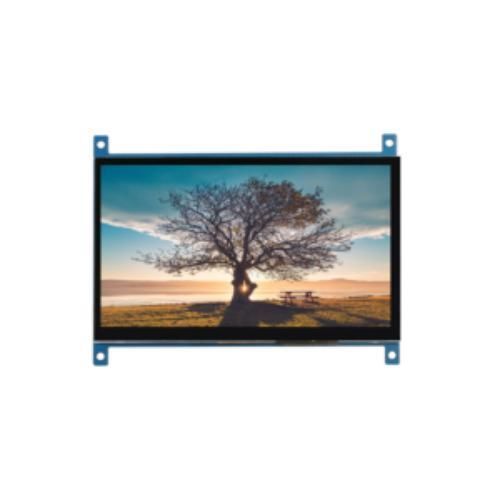

Module d'affichage TFT LCD T070GBP002

IPSà écran tactile capacitifcouleur

Aperçu
L'écran tactile 7 pouces 1024×600 IPS HDMI USB (modèle T070GBP002) est un module TFT LCD compact intégrant une dalle tactile capacitive PCAP et une carte PCB avec interfaces HDMI + USB. Le module s'alimente en 5V et prend en charge des plateformes courantes telles que Raspbian, Windows, Android, Linux et Arch Linux.

Caractéristiques

• Résolution : 1024 × 600 (adaptée aux applications 7 pouces)
• DALLE IPS pour de larges angles de vision et une restitution colorimétrique précise
• Luminance : 250 cd/m², utilisable en environnements éclairés
• Optical bonding disponible pour améliorer la clarté et réduire les reflets internes
• Support multi-touch (jusqu'à 5 points de contact rapportés)
• Contrôleur tactile : GOODIX GT911
• Structure tactile : G+G (verre de protection + verre capteur)
• Interface tactile : I2C / IIC
• Interfaces PCB : HDMI pour la vidéo ; USB pour le tactile et l'alimentation

Avantages

• Format compact — adapté aux projets industriels et embarqués à encombrement limité
• Connectivité simple — HDMI compatible Raspberry Pi, mini-PC, consoles et ordinateurs portables ; USB pour le tactile et l'alimentation
• Potentiel de faible consommation selon la configuration système — adapté aux conceptions sur batterie
• Image nette sur un petit écran, utile pour panneaux de contrôle et IHM
• Grands angles de vision et couleurs stables grâce à la technologie IPS
• Haute luminosité améliorant la lisibilité en environnement lumineux

Paramètres techniques (tableau)
Model: T070GBP002
Taille : 7 pouces
Type LCD : TFT
Type d'affichage : IPS
Interface LCD : RGB
Nombre de broches : 50Pin
Résolution : 1024×600
Luminosité : 250 cd/m2
Direction de visualisation : toutes directions
Plage d'angle de vision : 85/85/85/85 Deg.
Contraste : —
Zone active LCD (mm) : 154.21×85.92
Dimensions extérieures LCD (mm) : 165.00×125.00×3.5
Anti-éblouissement / Anti-reflet / Anti-traces de doigts : Disponible
Type de tactile : Capacitif
Points tactiles : 5-10 Points
Puce tactile : GT911
Structure tactile : G+G
Interface tactile : IIC / I2C
Dureté tactile : 6H
Structure du module : PCAP Touch & LCD Display & PCB
Interface PCB : HDMI (pour affichage et image), USB (pour tactile et alimentation)
Câbles : Avec / Sans
Température de fonctionnement : -10ºC ~ +50ºC
Température de stockage : -20ºC ~ +60ºC
Méthode de bonding : Optical Bonding, Air Bonding
Systèmes supportés : Windows, Android, Linux etc.
Domaines d'application : Contrôle industriel, domotique, dispositifs médicaux, bornes en libre-service etc.

Spécifications techniques

• Modèle : T070GBP002
• Taille d'affichage : 7 pouces
• Résolution : 1024 × 600
• Type de dalle : TFT IPS
• Luminosité : 250 cd/m2
• Type de tactile : PCAP capacitif (G+G)
• Contrôleur tactile : GOODIX GT911
• Points tactiles : 5-10
• Interfaces : HDMI (vidéo), USB (tactile & alimentation), interface LCD RGB
• Température de fonctionnement : -10ºC à +50ºC
• Température de stockage : -20ºC à +60ºC
• Dimensions extérieures (mm) : 165.00 × 125.00 × 3.5
• Zone active (mm) : 154.21 × 85.92
• Bonding : Optical ou Air bonding disponible
• Applications : Contrôle industriel, domotique, dispositifs médicaux, bornes en libre-service
