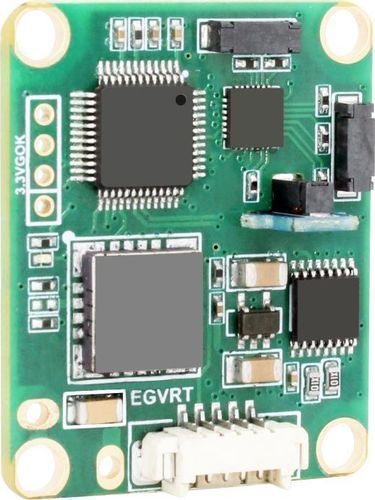

Boussole électronique GCM387

3D

Présentation
Le GCM387 est un module boussole 3D intégrant un magnétomètre triaxial et un accéléromètre triaxial. Il utilise une acquisition et une calibration par rotation en 24 points pour améliorer la gestion des interférences magnétiques tout en simplifiant l'utilisation. La compensation d'inclinaison intégrale (±180°) garantit des données d'azimut précises en situation d'assiette complexe. Interfaces RS232/TTL duales et format compact facilitent l'intégration dans des systèmes industriels de mesure d'orientation.

Applications

• Appareils portables
• Terminaux mobiles
• Stabilisation d'antennes
• Navigation de véhicules
• Intégration système pour mesure d'orientation

Points clés

• Précision d'azimut : 0,5°
• Résolution d'inclinaison : 0,1°
• Précision d'inclinaison : <0,2° (plage complète)
• Plage de mesure : tangage ±85°, roulis ±180°
• Calibration hard-iron et soft-iron prises en charge
• Calibration interférence magnétique : acquisition rotative 24 points
• Délai de démarrage : <50 ms
• Fréquence de sortie maximale : 20 Hz
• Communication : RS232/TTL, 2400–115200 bauds
• Format de sortie : protocole binaire haute performance
• Courant typique : 50 mA
• Température de fonctionnement : -40 °C à +85 °C
• Dimensions : 33 × 27 × 9,5 mm ; Poids : <15 g
• Compatibilité EMC : conforme EN61000 et GBT17626
• Choc / Vibration : 100 g @11 ms (triaxial), vibration 10 grms 10–1000 Hz
• MTBF : ≥99 000 heures

Introduction produit
Le GCM387 associe un capteur à haute résolution et une forte suppression du bruit dans un module compact et à faible consommation. Son accéléromètre intégré permet une compensation d'inclinaison fiable sur toute la plage ±180°, assurant la stabilité de l'azimut même en présence d'interférences magnétiques fixes. Convient aux applications nécessitant des données d'orientation précises et une intégration système simplifiée.

Caractéristiques techniques

• Modèle : GCM387
• Précision d'azimut optimale : 0,5°
• Résolution d'azimut : 0,1°
• Résolution d'inclinaison : 0,1°
• Précision tangage : 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Précision roulis : 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Plage tangage : ±85°
• Plage roulis : ±180°
• Calibration hard iron / soft iron : Oui
• Méthode de calibration magnétique : acquisition rotative 24 points
• Délai de démarrage : <50 ms
• Fréquence de sortie : 20 Hz
• Vitesse de communication : 2400–115200 bauds (RS232/TTL)
• Format de sortie : protocole binaire haute performance
• Courant typique : 50 mA
• Mode veille : TBD
• Température fonctionnement / stockage : -40 °C à +85 °C
• Résistance aux vibrations : 100 g
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @11 ms, triaxial (demi-sinusoïde)
• Spécification vibration : 10 grms, 10–1000 Hz
• Dimensions : 33 × 27 × 9,5 mm
• Poids : <15 g
