Boussole électronique GCM380

3Dà inclinaison compensée

Présentation du produit

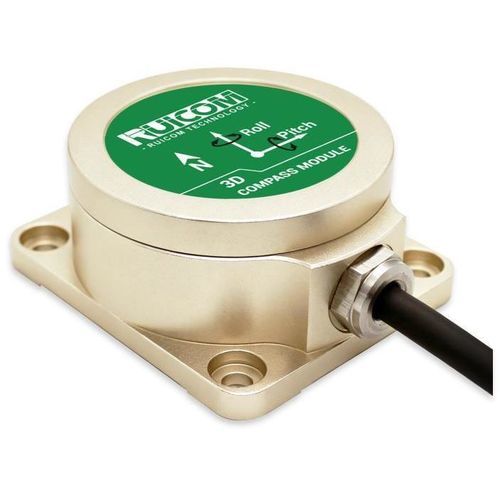

Le GCM380/GCM385-N est une boussole électronique 3D fournissant une cap true compensée en inclinaison et une calibration face aux interférences magnétiques. Il combine un magnétomètre tri-axial et un accéléromètre tri-axial pour des mesures précises d'azimut, de roulis et de tangage sur une plage complète de roulis ±180° et de tangage ±85°. Disponible en boîtier étanche ou en module carte PCB pour intégration via RS232, RS485 et TTL.

Caractéristiques clés

• Résolution : 0,1°
• Précision : Roulis/Tangage 0,1°, Cap 0,5°
• Plage de mesure : Roulis ±180°, Tangage ±85°
• Interfaces de sortie standards : RS232 / RS485 / TTL
• Compensation hard-iron, soft-iron et d'inclinaison

Description détaillée
L'appareil offre une haute résolution et une forte résistance aux perturbations magnétiques environnementales. L'accéléromètre intégré de haute précision permet une compensation d'inclinaison fiable pour des données d'azimut stables sur l'ensemble de la plage de roulis. Sa faible consommation, son encombrement réduit et son indice de protection IP67 le rendent adapté aux appareils portables, plates-formes mobiles, systèmes d'orientation d'antenne, équipements automobiles et projets d'intégration système. Options de livraison : produit fini étanche ou module carte PCB nu selon les besoins d'application.

Spécifications techniques

• Modèle : GCM380 / GCM385-N
• Précision optimale d'azimut : 0,5°
• Résolution de la boussole : 0,1°
• Précision du tangage : 0,1° (pour inclinaison <60°), 0,2° (pour inclinaison <85°)
• Plage de tangage : ±85°
• Précision du roulis : 0,1° (pour inclinaison <60°), 0,2° (pour inclinaison <180°)
• Plage de roulis : ±180°
• Résolution (tangage/roulis) : 0,1°
• Calibration hard-iron : Oui
• Calibration soft-iron : Oui
• Méthode de calibration des interférences magnétiques : rotation horizontale à 360° ; rotation verticale (optionnelle)
• Dimensions boîtier : L57 × W49 × H25,5 mm
• Masse boîtier : ≤250 g (sans câble)
• Connecteur d'interface : RS232 / RS485 / TTL via fils conducteurs
• Délai de démarrage : <50 ms
• Taux de sortie maximal : 20 Hz/s
• Débit de communication : 2400 à 115200 bauds
• Format de sortie : protocole binaire haute performance
• Tension d'alimentation (par défaut) : DC +5V
• Courant (max) : 30 mA
• Courant en mode actif : 26 mA
• Mode veille : À préciser (TBD)
• Température de fonctionnement : -40℃ à +85℃
• Température de stockage : -40℃ à +85℃
• Résistance aux vibrations (environnement) : 100 g
• Indice de protection : IP67
• Compatibilité électromagnétique : Conforme à EN 61000 et GB/T 17626
• Résistance d'isolement : ≥100 mégohms
• Résistance aux chocs : 100 g @ 11 ms, tri-axial (demi-onde sinusoïdale)
• Résistance aux vibrations (spécification) : 10 grms / 10–1000 Hz
