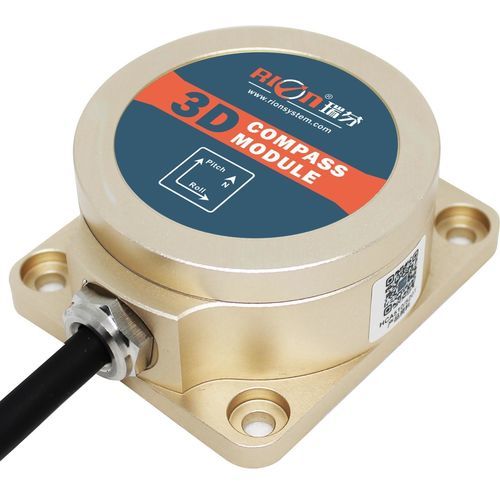

Boussole magnétique numérique HCM380B

électronique3Dà inclinaison compensée

Résumé du produit
Le HCM380B / HCM385B-MP est une boussole électronique 3D économique intégrant un magnétomètre triaxial et un accéléromètre triaxial. Il utilise une méthode d'étalonnage magnétique en 24 points et une compensation d'inclinaison basée sur un accéléromètre haute précision pour fournir des informations d'azimut précises sur un roulis ±180°. Disponible en boîtier étanche ou en module PCBA, l'appareil offre une résolution élevée, des sorties stables, un encombrement réduit et une faible consommation.

Principales caractéristiques / Spécifications rapides

• Plage de mesure : Roulis ±180°, Tangage ±85°, Azimut 0–360°
• Précision d'azimut (cap) : 0,5°
• Résolution d'azimut : 0,1°
• Interfaces de sortie : RS232, RS485, TTL (câble de raccordement direct)
• Alimentation : DC +5V
• Température de fonctionnement : -40℃ à +85℃
• Compensation magnétique et d'inclinaison matérielle et logicielle
• Boîtier : L57 × W49 × H25.5 mm ; PCBA : L27 × W33 × H9.5 mm

Domaines d'application

• Machines d'exploitation minière et équipements de forage pétrolier
• Contrôle de nivellement d'équipements
• Contrôle d'alignement et de cintrage
• Nivellement de véhicules d'ingénierie
• Protection de sécurité pour plateformes hautes
• Opérations de poussée de gaines/tubes (shield pipe jacking)
• Contrôle d'angle pour dispositifs médicaux
• Navigation d'attitude pour foreuses souterraines
• Mesure d'orientation basée sur l'inclinaison
• Surveillance d'inclinaison d'équipements géologiques

Dimensions et mécanique

• Dimensions boîtier : L57 × W49 × H25.5 mm
• Dimensions d'installation : L45 × W39 × H5 mm
• Fixation : 4 × vis M4
• Poids : 130 g (hors câble)

Caractéristiques techniques

• Désignation du modèle : HCM380B / HCM385B
• Cap : Meilleure précision : 0,5°
• Résolution cap : 0,1°
• Inclinaison — Précision de tangage : 0,1° pour <15° / 0,1° pour <30° / 0,1° pour <60° / 0,2° pour <85° (plage de mesure)
• Plage de tangage : ±85°
• Précision de roulis : 0,1° pour <15° / 0,1° pour <30° / 0,1° pour <60° / 0,2° pour <180° (plage de mesure)
• Plage de roulis : ±180°
• Résolution d'inclinaison : 0,1°
• Étalonnage : Étalonnage magnétique dur — Disponible ; Étalonnage magnétique doux — Disponible
• Méthode d'étalonnage des interférences magnétiques : 24 points d'étalonnage
• Dimensions physiques : L57 × W49 × H25.5 mm
• Poids : 130 g (sans câble)
• Interfaces : RS232 / RS485 / TTL (câble de raccordement direct)
• Caractéristiques d'interface : Délai de démarrage <50 ms ; Débit de sortie max 20 Hz/s ; Vitesse de communication 2400–115200 bauds ; Format de sortie : Binary High Performance Protocol
• Alimentation : Tension DC +5V ; Courant (max) 30 mA ; Courant typique 26 mA ; Mode veille : TBD
• Environnement : Température de fonctionnement -40℃ à +85℃ ; Température de stockage -40℃ à +85℃
• Résistance aux chocs : 100 g
• Protection : IP67
• Compatibilité électromagnétique : Conforme à EN61000 et GBT17626
• MTBF : ≥ 98,000 heures
• Résistance d'isolement : ≥ 100 MΩ
• Impact : 100 g @ 11 ms, direction axiale (demi-sinusoïde)
• Vibrations : 10 grms, 10–1000 Hz
