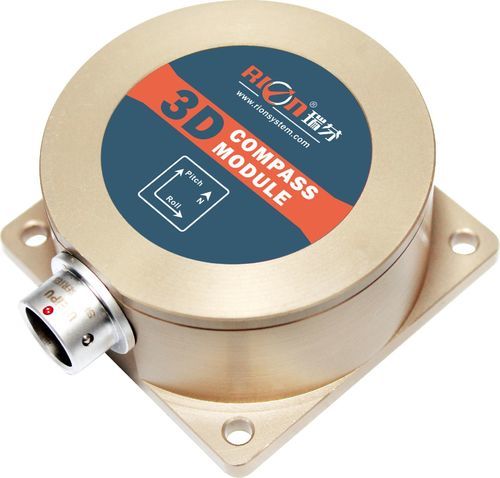

Capteur de champ magnétique terrestre DCM series

Description du produit
DCM301B / DCM302B est une boussole électronique 3D utilisant un algorithme de calibration sur un plan bidimensionnel : la calibration s'effectue en faisant tourner le capteur dans son plan. L'appareil prend en charge la calibration hard-iron et soft-iron et peut réaliser une calibration tridimensionnelle pour corriger les interférences magnétiques. Il intègre une détection magnétique tri-axiale et un accéléromètre tri-axial pour la compensation d'inclinaison, permettant le calcul d'azimut en temps réel et des données de cap précises jusqu'à ±85°. L'unité est pilotée par un MCU haute précision et propose plusieurs modes de sortie avec interfaces standard RS232, RS485 et TTL ; d'autres interfaces sont personnalisables.

Domaines d'application

• Machines minières et équipement de forage pétrolier
• Contrôle et nivellement d'équipements
• Contrôle d'alignement et de cintrage
• Nivellement des engins de chantier
• Surveillance de sécurité de plateformes en haute altitude
• Applications de poussée de tubage par bouclier
• Contrôle d'angle pour dispositifs médicaux
• Navigation d'attitude pour foreuses souterraines
• Mesure d'orientation basée sur l'inclinaison
• Surveillance d'inclinaison pour équipements géologiques

Paramètres
DCM301B / DCM302B - PARAMÈTRES
Cap: Précision de cap optimale : 0,5°
Résolution de cap : 0,1°
Précision tangage : 0,1° <15° (plage de mesure) ; 0,2° <30° ; 0,3° <60° ; 0,3° <85°
Plage de tangage : ±85°
Précision roulis : 0,1° <15° ; 0,2° <30° ; 0,3° <60° ; 0,3° <85°
Plage de roulis : ±85°
Résolution d'inclinaison : 0,1°
Meilleure plage de compensation d'inclinaison : <40°
Calibration : Hard iron : Oui ; Soft iron : Oui
Méthode de calibration des interférences magnétiques : Rotation du plan sur 1 tour (calibration 2D)
Dimensions du boîtier : L60×W59×H33 mm
Poids : PCB 20 g ; avec boîtier 100 g
Connecteur RS232/RS485/TTL : connecteur 5 broches
Délai de démarrage : <50 ms
Taux de sortie max : 20 Hz
Vitesse de communication : 2400–19200 bauds
Format de sortie : Protocole binaire haute performance
Alimentation : Par défaut DC +5V ; option DC 9–36V
Courant (max) : 40 mA ; repos : 30 mA ; veille : TBD
Température de fonctionnement : -40℃ à +85℃ ; stockage : -40℃ à +85℃
Résistance aux chocs : 2500 g
Compatibilité électromagnétique : Conforme EN61000 et GB/T17626
MTBF : ≥98000 heures
Isolation : ≥100 MΩ
Anti-choc : 100 g @11 ms / 3 directions axiales (demi-sinusoïde)
Anti-vibration : 10 grms / 10–1000 Hz

Dimensions

• Taille du boîtier : L60×W59×H33 mm
• Taille d'installation : L50×49×5 mm
• Vis de fixation : 4 × M4

Caractéristiques techniques

• Modèle / Série : série DCM (DCM301B / DCM302B)
• Plages de mesure : Roulis ±85°, Tangage ±85°, Azimut 0–360°
• Précision de cap : jusqu'à 0,5° ; résolution de cap : 0,1°
• Compensation d'inclinaison jusqu'à ±85° (meilleure compensation <40°)
• Interfaces : RS232 / RS485 / TTL (connecteur 5 broches) ; protocole binaire haute performance
• Débit en bauds : 2400–19200
• Alimentation : Par défaut DC +5V ; option DC 9–36V
• Consommation : Max 40 mA ; repos 30 mA
• Température de fonctionnement : -40℃ à +85℃
• Choc & vibration : Anti-choc 100 g @11 ms ; anti-vibration 10 grms (10–1000 Hz)
• Dimensions physiques : L60×W59×H33 mm ; poids : PCB 20 g ; avec boîtier 100 g
