Boussole magnétique numérique HCM370B

électronique3Dà inclinaison compensée

Description du produit

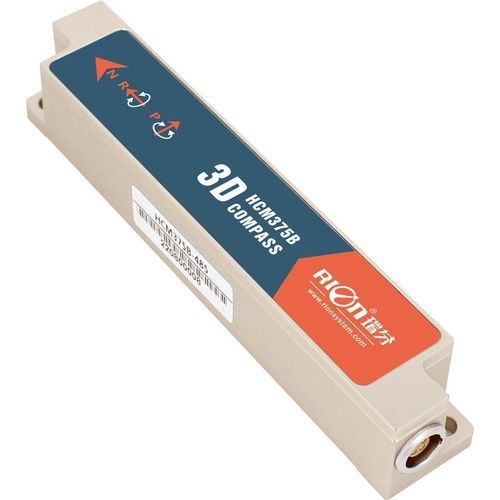

Le HCM370B / HCM375B-N est une boussole 3D compacte et haute précision fournissant des données d'azimut fiables avec une précision de 0,5° et une résolution de 0,1°. Il intègre un capteur magnétique tridimensionnel et un accéléromètre 3 axes pour la compensation d'inclinaison sur de larges angles et applique des algorithmes d'étalonnage acier dur/acier mou afin de conserver la précision en environnement perturbé magnétiquement. Disponible en carte PCBA ou en boîtier étanche IP67, l'appareil convient aux applications industrielles de mesure et de navigation nécessitant faible encombrement, faible consommation et performances stables.

Domaine d'application

• Mise à niveau de véhicules d'ingénierie
• Surveillance de sécurité de plateformes en altitude
• Guidage pour poussée de tuyaux en tunnellisation
• Contrôle d'angle pour dispositifs médicaux
• Navigation d'attitude pour foreuses souterraines
• Mesure d'orientation basée sur l'inclinaison
• Contrôle d'inclinaison pour équipements géologiques
• Machines minières et équipements de forage pétrolier
• Contrôle du niveau d'équipements
• Contrôle d'alignement et gestion des flexions

Paramètres (sélection)

• Modèle : HCM370B / HCM375B-N
• Précision d'azimut : 0,5°
• Résolution d'azimut : 0,1°
• Précision tangage (plages de mesure) : 0,1° <15° ; 0,1° <30° ; 0,1° <60° ; 0,2° <85°
• Plage de tangage : ±85°
• Précision roulis (plages de mesure) : 0,1° <15° ; 0,1° <30° ; 0,1° <60° ; 0,2° <180°
• Plage de roulis : ±180°
• Résolution d'inclinaison : 0,1°
• Étalonnage : étalonnage magnétique dur ; étalonnage magnétique mou
• Méthode d'étalonnage interférence magnétique : rotation horizontale 360° ; rotation verticale en option
• Taille PCBA : L76 × W16.5 × H9.3 mm
• Poids PCBA : ≤ 10 g (hors câble)
• Câble PCBA : fil terminal 30 cm
• Taille boîtier : L111.5 × W19.5 × H19.5 mm
• Poids boîtier : ≤ 85 g (hors câble)
• Câble et connecteur boîtier : câble standard 1 m avec connecteur aériens 5 broches
• Interface de sortie : RS232 / RS485 / TTL (optionnel)
• Interface : délai de démarrage <50 ms ; fréquence max de sortie 20 Hz ; débit de communication 2400–115200 bauds (défaut 9600) ; format de sortie : protocole binaire haute performance
• Alimentation : DC +5V (par défaut)
• Courant (max) : 15 mA ; typique : 12 mA ; mode veille : 3 mA
• Température de fonctionnement : -40℃ à +85℃ ; stockage : -40℃ à +85℃
• Résistance aux chocs : 100 g
• Indice de protection : IP67
• Compatibilité électromagnétique : conforme EN61000 et BT17626
• MTBF : ≥ 98 000 heures
• Résistance d'isolement : ≥ 100 MΩ
• Résistance aux impacts : 100 g @ 11 ms (direction axiale, demi-sinusoïde)
• Vibrations : 10 grms ~ 1000 Hz

Dimensions

• Dimensions boîtier : L110 × W19.5 × H19.5 mm
• Dimensions d'installation : L102 × 11.5 × 4 mm
• Vis de fixation : 2 × M4

Caractéristiques / spécifications techniques

• Boussole numérique 3D haute précision, précision d'azimut 0,5° et résolution 0,1°
• Compensation d'inclinaison par accéléromètre 3 axes ; tangage ±85°, roulis ±180°
• Supporte étalonnage magnétique dur et mou ; étalonnage par rotation verticale en option
• Option PCBA compacte et boîtier IP67 pour intégration ou utilisation autonome
• Interfaces multiples : RS232 / RS485 / TTL ; protocole binaire haute performance ; sortie jusqu'à 20 Hz
• Consommation réduite : typique 12 mA, max 15 mA, veille 3 mA ; alimentation par défaut DC +5V
• Large plage de températures et résistance aux chocs/vibrations adaptée aux applications industrielles
