Connecteur de données

fil à cartecirculairepush-to-lock

Présentation du produit

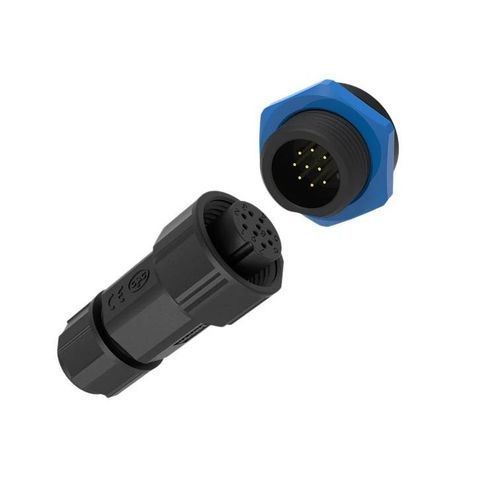

Connecteur étanche de signal 9 broches 5A (série M19) conçu pour la transmission fiable de données et de signaux dans les réseaux de capteurs, encodeurs et systèmes de contrôle.

Caractéristiques clés

• Densité 9 broches – 9 broches de signal 5A/60V avec contacts Φ1,0mm pour un câblage haute densité dans un encombrement réduit.
• Mécanisme de verrouillage par poussoir – Mating rapide sans outil pour une installation et une maintenance sur site efficaces.
• Étanchéité IP67 – Totalement scellé contre la poussière et l'immersion temporaire ; options IP68 et IP69K disponibles selon modèles.
• Large plage de température – Fonctionnement standard de -40°C à +105°C (certaines séries jusqu'à +125°C) pour les environnements exigeants.
• Certifications internationales – ISO9001, CE, UL et RoHS.

Avantages produit
Protection étanche et anti-poussière fiable : les modèles IP67 résistent à une immersion temporaire jusqu'à 1 m pendant 30 minutes ; options IP68/IP69K disponibles pour des exigences d'étanchéité supérieures.
Matériaux durables et sécurité : boîtier retardateur de flamme (UL94 V-0) avec haute résistance aux chocs, adapté aux applications industrielles.
Longue durée de vie : plus de 500 cycles de connexion/déconnexion pour des usages fréquents.

Tableau des spécifications
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 3+5 broches | 9 broches
Diamètre des contacts x nombre | 2,4mm | 2,4mm | 2,0mm | 2,0+0,8mm | 2,0+0,8mm | 1,0mm
Courant nominal | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Tension nominale | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Tension de tenue | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Section de câble | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG)
Plage de diamètre | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm | φ4.5 - φ11mm
Niveau de protection | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir
Classement retardateur | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certifications | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Spécifications techniques

• Modèle/Série : série M19
• Nombre de broches : 9 broches
• Taille/diamètre des contacts : Φ1,0mm
• Courant nominal : 5A
• Tension nominale : 60V
• Tension de tenue : 500V
• Section de câble : 0,3mm² ~ 0,5mm² (24~20 AWG)
• Plage de diamètre : φ4.5 - φ11 mm
• Niveau de protection : IP67 (étanche et antipoussière)
• Mode de connexion : Verrouillage par poussoir (sans outil)
• Classement retardateur : UL94-V0
• Température de fonctionnement : -40°C à 105°C
• Certifications : ISO9001, CE, UL, RoHS
