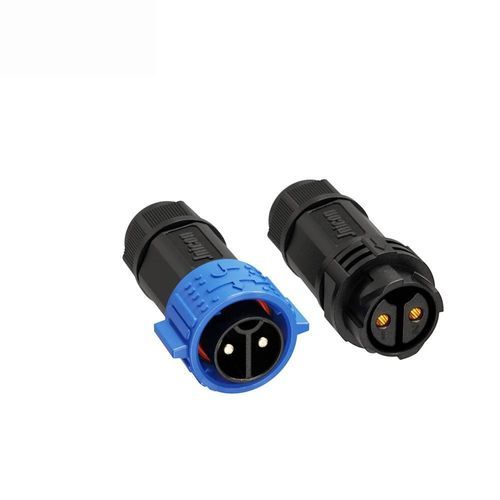

Connecteur d'alimentation électrique

fil à filpush-to-lockM25

Aperçu du produit
Connecteur étanche M25 installable sur site, configuration 2 broches, capacité 50A/500V. Verrouillage par poussoir, interface étanche IP67 conçue pour le câblage sur site et l'assemblage de faisceaux sur mesure dans les installations solaires et de stockage d'énergie.

Caractéristiques principales

• Distribution d'énergie 50A – Contacts en alliage de cuivre Φ3.5mm prenant en charge 50A à 500V pour les circuits PV et de stockage haute intensité (variante 2 broches).
• Mécanisme de verrouillage par poussoir – Connexion/déconnexion rapide sans outil avec système auto‑verrouillant pour des connexions sécurisées en environnements soumis aux vibrations.
• Étanchéité IP67 – Boîtier entièrement scellé résistant à l'eau, à la poussière et à l'huile, adapté aux installations extérieures et industrielles.
• Large compatibilité de câbles – Accepte des conducteurs 1.0mm²–6mm² (18–9 AWG) avec diamètre extérieur maximal MAX φ16mm.
• Matériaux durables et plage de température – Boîtier en plastique technique classé UL94 V‑0 et plage de fonctionnement -40°C à 105°C pour une fiabilité à long terme.
• Certifications – ISO9001, CE, UL, RoHS, TUV.

Spécifications du produit
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches
Diamètre des contacts X nombre | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Courant nominal | 50A | 50A | 50A | 30A
Tension nominale | 500V | 500V | 500V | 300V
Tension de tenue | 2500V | 2500V | 2500V | 1500V
Section de câble | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG) | 1.0mm²~6mm²(18~9AWG)
Gamme de diamètres | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Niveau de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir
Classement inflammabilité | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certifications | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques techniques

• Série : M25
• Configuration des broches (ce produit) : 2 broches
• Diamètre du contact : φ3.5mm
• Courant nominal : 50A (2 broches)
• Tension nominale : 500V (2 broches)
• Tension de tenue : 2500V
• Section de câble : 1.0mm²–6mm² (18–9 AWG)
• Diamètre extérieur max. : MAX φ16mm
• Niveau de protection : IP67 (étanche & antipoussière)
• Mode de connexion : Verrouillage par poussoir (sans outil, auto‑verrouillant)
• Indice d'inflammabilité : UL94‑V0
• Plage de température de fonctionnement : -40℃ – 105℃
• Boîtier : plastique technique haute performance, UL94 V‑0
• Contacts : alliage de cuivre
• Certifications : ISO9001, CE, UL, RoHS, TUV
