Connecteur d'alimentation électrique

fil à filcirculairepush-to-lock

Présentation du produit

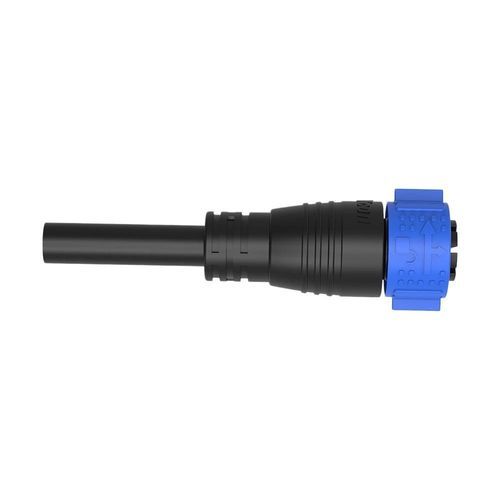

Connecteur M25 pré-moulé 2 broches étanche à verrouillage push, fourni avec câble, conçu pour des connexions d'alimentation extérieures fiables dans les installations PV solaires, de stockage d'énergie et industrielles. Protection IP67 et étanchéité adaptée aux environnements exigeants.

Caractéristiques clés

• Capacité de courant 50A – Contacts en alliage de cuivre Ø Φ3.5mm supportant des courants nominalisés jusqu'à 50A (selon le nombre de broches) et une tension nominale jusqu'à 500V pour les variantes 2/3/4 broches.
• Mécanisme push-lock – Connexion/déconnexion rapide sans outil avec verrouillage automatique pour des liaisons fiables en environnements à fortes vibrations.
• Étanchéité IP67 contre eau et poussière – Boîtier entièrement étanche résistant à l'eau, à la poussière et aux projections d'huile, adapté aux usages extérieurs et en atelier.
• Large compatibilité des câbles – Prend en charge des conducteurs de 1,0mm² à 6mm² (18–9 AWG) avec diamètre extérieur maximal MAX Φ16mm.
• Boîtier résistant au feu et large plage de température – Boîtier classé UL94 V-0 et plage de fonctionnement de -40°C à 105°C pour une fiabilité durable.
• Certifications internationales – ISO9001, CE, UL, RoHS et TUV (selon modèle) pour les installations internationales.

Spécifications produit

• Configurations de broches et valeurs :
• 2 broches — Ø contact : Φ3.5mm ; Courant : 50A ; Tension : 500V ; Tension de tenue : 2500V
• 3 broches — Ø contact : Φ3.5mm ; Courant : 50A ; Tension : 500V ; Tension de tenue : 2500V
• 4 broches — Ø contact : Φ3.5mm ; Courant : 50A ; Tension : 500V ; Tension de tenue : 2500V
• 5 broches — Ø contact : 2.7mm ; Courant : 30A ; Tension : 300V ; Tension de tenue : 1500V

Applications et avantages
Faisceaux pré-moulés pour systèmes photovoltaïques, stockage d'énergie, automatisation industrielle et éclairage LED extérieur nécessitant protection IP67, connexion push‑lock sécurisée et capacité de courant élevée. Options de série IP67/IP68 et IP69K disponibles sur demande. Durabilité élevée (500+ cycles d'accouplement typiques) et compatibilité avec les calibres de câble standard facilitent l'installation et la maintenance.

Spécifications techniques

• Série : série M25
• Nombre de broches (produit) : 2 broches
• Diamètre du contact : Φ3.5mm
• Courant nominal (2 broches) : 50A
• Tension nominale : 500V
• Tension de tenue : 2500V
• Calibre de câble supporté : 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diamètre extérieur maximal du câble : MAX Φ16mm
• Indice de protection : IP67 (variantes série IP68 / IP69K en option)
• Mode de connexion : Push Locking (auto-verrouillage)
• Résistance au feu du boîtier : UL94 V-0
• Plage de température de fonctionnement : -40°C à 105°C
• Durabilité : 500+ cycles d'accouplement (valeur typique de la série)
• Certifications : ISO9001, CE, UL, RoHS, TUV (selon modèle)
