Connecteur d'alimentation électrique

circulairepush-to-lockM19

Présentation

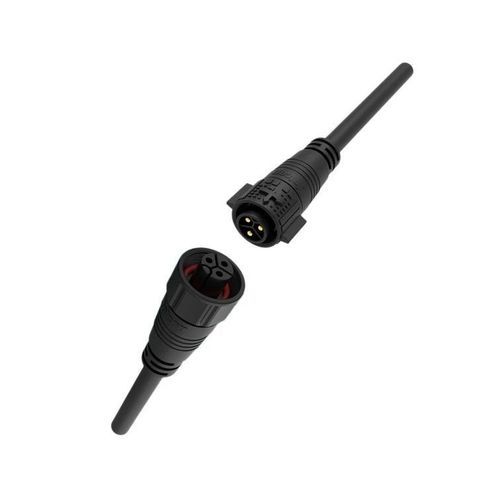

Connecteur circulaire étanche de la série M19, variante 3 broches. Système d'accouplement à verrouillage par poussoir, indication nominale 15A en aperçu pour les applications d'automatisation industrielle et de distribution d'alimentation. Se référer au numéro de pièce / datasheet pour les valeurs et dimensions exactes par variante.

Principales caractéristiques

• Indication 15A – L'aperçu mentionne des contacts en alliage de cuivre Φ2,0 mm prenant en charge 15A/300V ; vérifier le numéro de pièce pour la valeur finale.
• Mécanisme de verrouillage par poussoir – Connexion/déconnexion sans outil pour un montage sur site rapide.
• Protection IP67 (standard) – Étanchéité contre la poussière et l'immersion temporaire pour environnements industriels ; variantes IP68/IP69K disponibles sur certains modèles.
• Compatibilité câble selon le nombre de broches – Selon la configuration ; la famille 3 broches accepte typiquement 1,5mm²–2,5mm² (16–12 AWG). Voir le tableau technique ou la fiche produit pour les gammes complètes.
• Certifications – Certifications habituelles usine/produit : ISO9001, CE, UL, RoHS et TUV.

Avantages

• Étanchéité fiable – Les modèles IP67 résistent à la poussière et à l'immersion jusqu'à 1 m pendant 30 minutes ; IP68 et IP69K disponibles pour des immersions prolongées ou des nettoyages haute pression.
• Large plage de température – Fonctionnement standard de -40°C à +105°C ; certaines séries sélectionnées peuvent atteindre jusqu'à +125°C.
• Boîtier autoextinguible UL94 V-0 – Plastiques techniques haute performance pour résistance aux chocs et propriétés autoextinguibles.
• Durabilité – Conçu pour plus de 500 cycles d'accouplement lors d'essais validés afin de maintenir la performance des contacts.

Caractéristiques techniques (série / référence 3 broches)

• Série – Série M19
• Variante de la page – 3 broches
• Courant nominal – Indication aperçu : 15A (contacts Φ2,0mm) ; le tableau de référence peut indiquer 20A pour certaines variantes 3 broches. Confirmer via le numéro de pièce / fiche technique.
• Diamètre de contact (aperçu) – Φ2,0 mm alliage de cuivre
• Tension nominale – 300V
• Tension de tenue – jusqu'à 1500V (varie selon le nombre de broches)
• Section de câble (3 broches typique) – 1,5mm² ~ 2,5mm² (16~12 AWG)
• Diamètre extérieur câble – φ4,5 – φ11 mm
• Classe de protection – IP67 standard
• Mode de connexion – Verrouillage par poussoir (sans outil)
• Inflammabilité – UL94-V0
• Température d'utilisation – -40°C à +105°C
• Certifications typiques – ISO9001, CE, UL, RoHS, TUV

Remarques et variantes

• L'aperçu indique une variante 3 broches à 15A tandis que le tableau peut afficher des valeurs différentes selon le nombre de broches ; consultez toujours le numéro de pièce et la fiche technique pour la sélection finale.
• Configurations disponibles : boîtiers à monter sur site, assemblages moulés avec câble et variantes hybrides/multi-broches de la famille M19.
• Options IP68/IP69K et traitements de contact ou plaquages personnalisés disponibles sur demande ; ces options ne sont pas standard sur tous les SKU.
