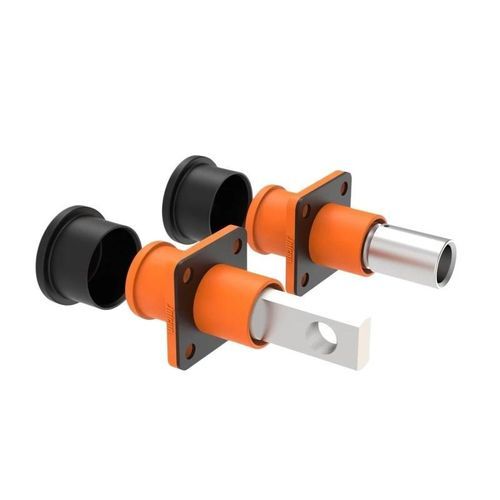

Connecteur d'alimentation électrique

à sertirde courant fort1 broche

Présentation du produit
Connecteur pour stockage d'énergie 150A / DC1000V avec étanchéité IP67, disponible en terminaisons serties et busbar pour systèmes de stockage d'énergie commerciaux et à l'échelle des services publics. Conçu pour les installations extérieures et les conteneurs ESS nécessitant des connexions DC fiables et une sécurité anti-contact.

Caractéristiques principales

• Courant nominal – 150A (disponible aussi en variantes 120A et 200A) ; compatible jusqu'à 35 mm² de câble cuivre pour les variantes haute intensité.
• Tension nominale – DC 1000V (AC 800V selon application).
• Contact – cuivre rouge T2, broche pleine argentée, diamètre Φ9,0 mm ; résistance de contact ≤5 mΩ (typique pour la variante 150A).
• Protection – IP67 en connexion (options IP68/IP69K en personnalisation).
• Température de service – -40°C à 125°C.

Détails produit

• Nombre de broches – 1 broche
• Diamètre de broche – 9 mm
• Courant nominal (variantes) – 120A / 150A / 200A
• Tension nominale – DC1000V / AC800V
• Tension de tenue – Jusqu'à 3000V DC (selon conception)
• Section câble – jusqu'à 35 mm² (pour variantes haute intensité)
• Niveau de protection – IP67 (mâté)
• Mode de connexion – Sertissage / Busbar
• Résistance au feu – Boîtier UL94 V-0
• Température de fonctionnement – -40°C à 125°C
• Certifications – ISO9001, CE, UL, RoHS (TUV en option)

Fonctionnalités et avantages

• Étanchéité et protection contre la poussière fiables (IP67) pour ESS extérieurs et conteneurisés.
• Durabilité d'accouplement élevée (≥500 cycles) pour maintenir la stabilité du contact en cas de connexions/déconnexions fréquentes.
• Broche pleine en cuivre T2 argentée (Φ9,0 mm) offrant faible résistance de contact et résistance à la corrosion.
• Boîtier autoextinguible UL94 V-0 avec résistance aux chocs pour protéger les bornes internes.
• Large plage de température adaptée à des conditions climatiques et environnements industriels variés.

Applications et conformité

• Systèmes de stockage d'énergie commerciaux et à l'échelle des services publics (BESS / ESS)
• Modules de stockage en conteneur et racks de batteries extérieurs
• Stockage PV, microgrids et systèmes d'alimentation DC industriels
• Conçu pour répondre aux exigences de sécurité et de certification (ISO9001, CE, UL, RoHS)
