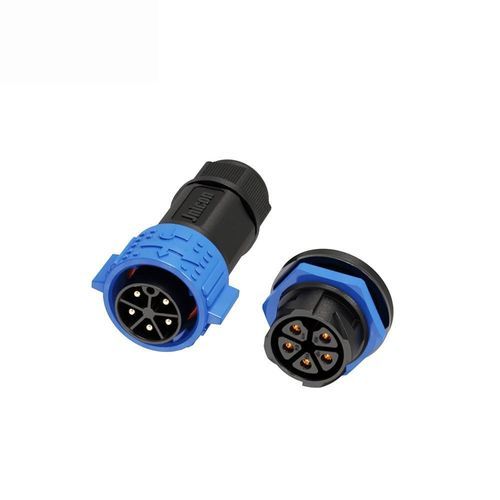

Connecteur d'alimentation électrique

fil à filpush-to-lockM25

Aperçu du produit

• Connecteur d'alimentation étanche 5 broches 30A à verrouillage par poussoir avec protection IP67 pour éclairage LED extérieur et équipements marins.
• Conception multi‑broches 30A – contacts en alliage de cuivre Φ2.7mm prenant en charge 30A à 300V pour une alimentation stable sur systèmes multi‑circuits.
• Mécanisme à verrouillage par poussoir – connexion/déconnexion rapide sans outils, conception auto‑verrouillante et résistance aux vibrations pour environnements exigeants.
• IP67 étanche et anti‑poussière – construction entièrement étanche protégeant contre l'entrée d'eau et de poussière ; adapté aux applications extérieures et marines.
• Large compatibilité des câbles – prend en charge des câbles 1.0mm²–6mm² (18–9 AWG) avec diamètre extérieur max Φ16mm.
• Durable et sécurisé – boîtier en plastique technique autoextinguible UL94 V‑0 et contacts en alliage de cuivre ; plage de fonctionnement -40℃ – 105℃.
• Certifications internationales – modèles disponibles avec ISO9001, CE, UL et RoHS.

Spécifications du produit (tableau)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4
Nombre de broches | 2 Broches | 3 Broches | 4 Broches | 5 Broches
Diamètre broche x nombre | φ3.5mm | φ3.5mm | φ3.5mm | 2.7mm
Courant nominal | 50A | 50A | 50A | 30A
Tension nominale | 500V | 500V | 500V | 300V
Tension de tenue | 2500V | 2500V | 2500V | 1500V
Section de câble | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG) | 1.0mm²~6mm² (18~9 AWG)
Plage de diamètre | MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Niveau de protection | IP67 | IP67 | IP67 | IP67
Mode de connexion | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir | Verrouillage par poussoir
Niveau de résistance au feu | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notes techniques additionnelles

• Matériau des contacts : alliage de cuivre (contacts Φ2.7mm pour la configuration 5 broches supportant 30A à 300V).
• Matériau du boîtier : plastique technique autoextinguible conforme à UL94 V‑0.
• Conçu pour environnements sujet aux vibrations avec accouplement/désaccouplement sans outil par verrouillage par poussoir.
• Étanchéité IP67 adaptée à l'immersion temporaire (exposition marine et extérieure) ; protections supérieures (p. ex. IP68/IP69K) disponibles sur demande pour certains modèles.

Caractéristiques techniques / Spécifications

• Série / Modèle : M25
• Configuration : 5 broches (5 contacts)
• Diamètre des contacts : Φ2.7 mm (alliage de cuivre)
• Courant nominal : 30 A
• Tension nominale : 300 V
• Tension de tenue : 1500 V
• Section de câble supportée : 1.0 mm² – 6 mm² (18 – 9 AWG)
• Diamètre maximal de câble : MAX φ16 mm
• Niveau de protection : IP67 (étanche & anti‑poussière)
• Mode de connexion : Verrouillage par poussoir (sans outil, auto‑verrouillant)
• Auto‑extinction : UL94 V‑0
• Plage de température de fonctionnement : -40℃ – 105℃
• Certifications : ISO9001, CE, UL, RoHS
