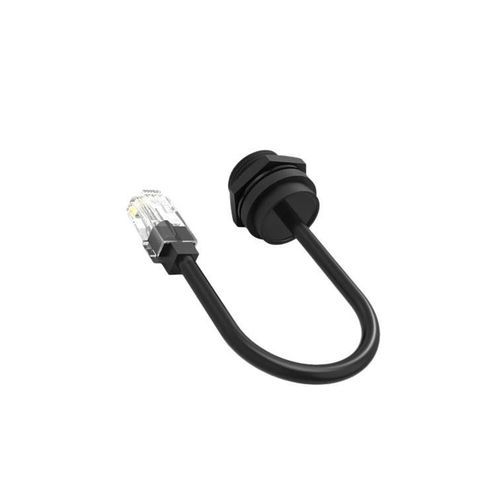

Connecteur de données

RJ45Ethernetcirculaire

Description courte
Connecteur RJ45 étanche M19 8 broches avec protection IP68 et accouplement à verrouillage par vis, conçu pour des liaisons Ethernet industrielles sécurisées en environnements difficiles et sujets aux vibrations.

Présentation du produit

• Interface RJ45 standard – Configuration 8 broches compatible avec câbles Ethernet Cat5/Cat5e pour la transmission de données en environnement industriel et les applications IIoT.
• Étanchéité IP68 et protection contre la poussière – Étanchéité complète contre la poussière et l'eau ; testé pour immersion jusqu'à 1 mètre ; adapté aux installations extérieures et marines.
• Mécanisme de verrouillage par vis – Accouplement fileté garantissant une liaison résistante aux vibrations ; la variante à vis est homologuée pour jusqu'à 3000 cycles d'accouplement afin d'éviter les déconnexions accidentelles.
• Design compact M19 – Format circulaire standard M19 économisant l'espace en façade tout en offrant une protection mécanique robuste pour les connexions et le cheminement des câbles.
• Certifications – Conformité de la série : ISO9001, CE, RoHS ; certification UL selon les versions (voir spécifications techniques).

Principaux avantages

• Options de protection environnementale fiables IP67/IP68 sur la série pour usage extérieur et industriel.
• Large plage de température de fonctionnement (standard -40°C à 105°C ; séries sélectionnées jusqu'à 125°C) pour environnements extrêmes.
• Boîtier en matériau auto-extinguible UL94-V0 pour sécurité incendie et résistance aux chocs.
• Durabilité des cycles d'accouplement élevée (série 500+ cycles ; variante RJ45 à vis jusqu'à 3000 cycles) pour installations longues durées.

Table technique (variantes produit / lignes résumées)
Détails produit | Spécification 1 | Spécification 2 | Spécification 3 | Spécification 4 | Spécification 5 | Spécification 6
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 3+5 broches | 9 broches | 8 broches
Diamètre broche X nombre | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm | 3.5mm
Courant nominal | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A | 2A
Tension nominale | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1000V | 1000V | 1000V | 500V | 300V
Section câble | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 1.5mm²~2.5mm² (16~12 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.5mm²~1.5mm² (20~16 AWG) | 0.3mm²~0.5mm² (24+20 AWG) | 0.2mm²-0.3mm² (24 AWG)
Plage de diamètre | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | φ4.5-φ11mm | MAX φ6mm
Niveau de protection | IP67 | IP67 | IP67 | IP67 | IP67 | IP67 | IP68
Mode de connexion | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par pression | Verrouillage par vis
Classement inflammabilité | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Température de fonctionnement | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Caractéristiques / spécifications techniques

• Interface : RJ45 8 broches (compatible Cat5/Cat5e)
• Protection : IP68 pour la variante RJ45 (la série propose IP67/IP68)
• Verrouillage : Accouplement à vis pour la variante M19 RJ45, résistant aux vibrations
• Cycles d'accouplement : Variante à vis jusqu'à 3000 cycles ; série généralement 500+ cycles
• Courant nominal : Dépend de la variante (RJ45/données faible intensité ; variantes puissance jusqu'à 120A+)
• Tension nominale / tenue : Voir tableau technique pour exemples par variante
• Plage de température : -40°C à 105°C (standard) ; certaines séries jusqu'à 125°C
• Boîtier : Matériau auto-extinguible UL94-V0
• Certifications : ISO9001, CE, UL, RoHS (selon série produit)
• Design : Forme circulaire compacte M19 optimisée pour économie d'espace en panneau dans les installations industrielles
