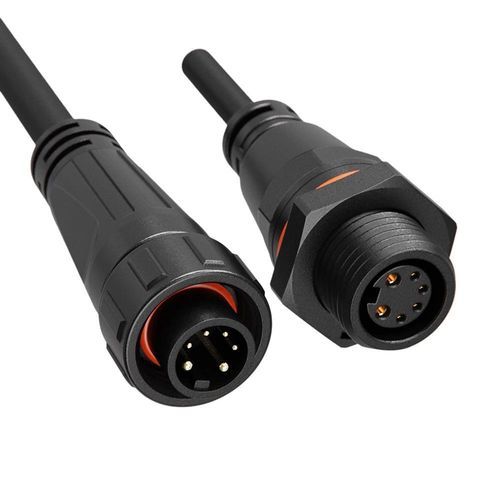

Connecteur hybride

circulaireverrouillable par visM16

Résumé du produit
Connecteur circulaire étanche hybride M16 10A+5A à verrouillage par vis combinant contacts puissance et signal dans un seul boîtier. Versions montables sur site ou moulées avec câble. Certifié UL, TUV, CE et RoHS ; fabriqué dans des usines certifiées ISO9001 / IATF16949.

Présentation du produit

• Hybride puissance et signal – 2 broches puissance (10A/125V, Ø1,5 mm) et 4 broches signal (5A/60V, Ø1,0 mm) dans un seul connecteur pour simplifier le câblage et réduire l’encombrement.
• Mécanisme de verrouillage par vis – Accouplement fileté assurant une connexion sûre avec conception antivibrations, adapté aux équipements mobiles et industriels.
• Indice IP68 – Étanchéité totale à la poussière et aux immersions prolongées ; option IP69K disponible pour lavages haute pression/haute température.
• Format compact M16 – Boîtier circulaire gain de place pour configurations de contacts mixtes et assemblages denses.
• Options d’assemblage – Disponible en version montage sur site ou câble moulé selon les besoins d’installation.
• Certifications internationales – UL, TUV, CE, RoHS (production en ateliers certifiés ISO9001 / IATF16949).

Spécifications produit (tableau)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Nombre de broches | 2 broches | 3 broches | 4 broches | 5 broches | 2+4 broches | 7 broches | 8 broches
Diamètre des broches X nombre | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Courant nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tension nominale | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tension de tenue | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Section de câble | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Diamètre max | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Niveau de protection | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Mode de connexion | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis | Verrouillage par vis
Résistance au feu | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Température de fonctionnement | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certifications | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Avantages produit

• Étanchéité et protection contre la poussière – Indice IP68 pour immersion prolongée ; option IP69K pour environnements de lavage exigeants.
• Plage de température étendue – Standard −40℃ à +105℃ (certaines séries jusqu’à +125℃) pour climats extrêmes.
• Boîtier retardateur de flamme – Plastique technique avec classement UL94 V‑0 et résistance aux chocs.
• Durabilité des cycles d’accouplement – Conçu pour 500+ cycles d’accouplement pour une performance mécanique durable.

Caractéristiques techniques

• Famille de modèles : connecteurs circulaires hybrides étanches M16
• Agencement des contacts (cet SKU) : 2 contacts puissance + 4 contacts signal
• Courant contacts puissance : 10A (typique)
• Courant contacts signal : 5A (typique)
• Diamètres de contact : puissance Ø1.5mm, signal Ø1.0mm (configuration 2+4)
• Tensions nominales : jusqu’à 125V pour la puissance, 60V pour les signaux (voir le tableau pour les variantes)
• Tension de tenue : jusqu’à 1500V sur de nombreuses variantes (500V pour les mixes hybrides)
• Prise en charge section câble : 0.3mm² à 1.0mm² selon la configuration
• Niveau de protection : IP68 (option IP69K)
• Verrouillage : verrouillage par vis (accouplement fileté) avec conception antivibrations
• Matériau du boîtier : plastique technique retardateur de flamme, UL94‑V0
• Température de fonctionnement : -40℃ à +105℃ (selon la série)
• Certifications : ISO9001, CE, UL, RoHS
