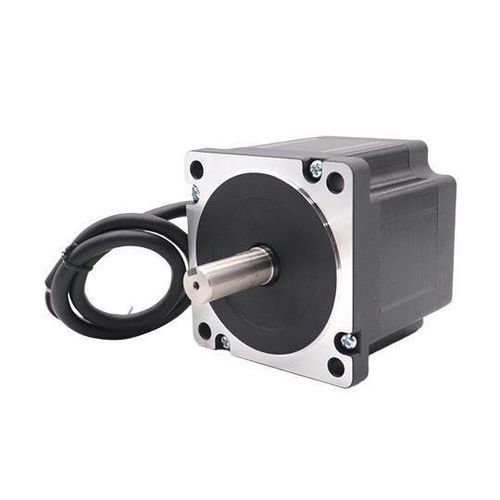

Moteur pas à pas 86BYGH1.8

pas à pas 2 phasesbiphasé24 V

Présentation du produit
La série 86BYGH1.8 est un moteur pas à pas 1,8° à deux phases (bipolaire) en boucle ouverte de Shanghai Siheng Motor Manufacturing Co., Ltd., proposée en cinq modèles couvrant des longueurs de 60 à 160 mm. Cette série fournit les paramètres électriques et mécaniques essentiels pour l'intégration dans des systèmes de commande de mouvement industriels et le choix des composants.

Modèles

• Cinq modèles : 86BYGH260-3004 à 86BYGH2160-4004 (longueurs moteur : 60, 80, 100, 120, 160 mm)

Paramètres électriques et mécaniques

• Pas angulaire : 1,8° par pas
• Phase : deux phases (bipolaire)
• Tension nominale : 3,3–6,9 V
• Courant nominal : 3–4 A
• Couple de maintien : 2,8–12 kg·cm
• Masse : 1 700–5 500 g
• Options de longueur : 60, 80, 100, 120, 160 mm
• Classe d'isolement : B
• Recommandation d'entraînement : pilote à courant constant (24 V)
• Tension d'isolement : 500 V
• Résistance d'isolement : 100 MΩ

Applications et conseils d'installation

• Applications typiques : automatisation industrielle, robotique, machines CNC et équipements automatisés
• Choisir le modèle en fonction du couple de maintien requis et de la longueur ; vérifier la compatibilité du courant du pilote (3–4 A)
• Utiliser le pilote à courant constant recommandé à 24 V pour des performances stables
• Se référer aux dessins d'installation pour les dimensions de l'arbre, les points de fixation et les connecteurs lors de l'intégration

Documentation fournie

• Courbes couple-vitesse pour chaque modèle pour aider au choix
• Dessins d'installation et dimensions (perçages de montage, dimensions d'arbre)
• Images du produit montrant le moteur et les détails de montage
