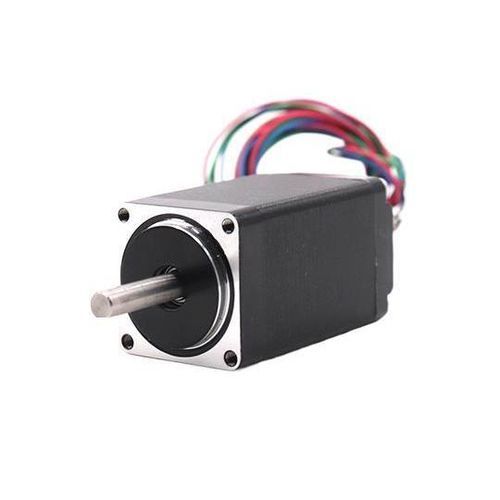

Moteur pas à pas 28BYGH

pas à pas 2 phasesbiphasé24 V

Présentation
La série 28BYGH est un moteur pas à pas biphasé en boucle ouverte 1,8° fabriqué par Shanghai Siheng Motor Manufacturing Co., Ltd. Disponible en six variantes de modèles. Erreur de position typique : ±0,09°. Les principaux paramètres électriques et mécaniques varient selon le modèle pour répondre à différents besoins industriels.

Modèles

• Six variantes disponibles (exemple : 28BYGH232-0674).

Caractéristiques électriques et de performance

• Angle de pas : 1,8° (erreur de position typique ±0,09°).
• Tension nominale : 2,66–6,2 V (variable selon le modèle).
• Courant nominal : 0,67–0,95 A (variable selon le modèle).
• Type d'entraînement : pilotage en courant constant (alimentation recommandée du pilote : 24 V).
• Excitation : 2 phases.
• Couple de maintien : 0,43–1,2 kg·cm (selon le modèle).

Caractéristiques mécaniques

• Longueur du moteur : environ 32–51 mm (selon le modèle).
• Poids : environ 110–200 g (selon le modèle).
• Diamètre d'arbre : 5 mm.
• Fixation : 4 trous de montage M2.5 (voir plans de cotes).

Isolation et sécurité

• Classe d'isolation : Classe B.
• Tension d'isolement : 500 V.
• Résistance d'isolement : 100 Ω.

Câblage et séquence d'excitation

• Codes couleur du câblage : BLK / GREEN = Phase A, RED / BLUE = Phase B.
• Les séquences d'excitation biphasées standard sont fournies.

Courbes de performance et documentation
Des courbes couple-vitesse et d'autres graphiques de performance sont fournis pour faciliter la sélection et la conception d'application.

Plans d'installation
Des plans de cotes détaillés sont fournis, incluant le motif des trous de montage (4-M2.5), le diamètre d'arbre (5 mm) et les options de longueur totale. Se référer aux dessins pour les mesures précises par modèle.

Spécifications techniques

• Série : série 28BYGH.
• Angle de pas : 1,8° (±0,09° typique).
• Modèles disponibles : 6 variantes (ex. 28BYGH232-0674).
• Tension nominale : 2,66–6,2 V.
• Courant nominal : 0,67–0,95 A.
• Couple de maintien : 0,43–1,2 kg·cm.
• Méthode d'entraînement : pilotage en courant constant (alimentation pilote typique 24 V).
• Excitation : 2 phases.
• Classe d'isolation : B; tension d'isolement : 500 V; résistance d'isolement : 100 Ω.
• Longueurs de moteur : env. 32–51 mm.
• Poids : env. 110–200 g.
• Diamètre d'arbre : 5 mm.
• Trous de montage : 4-M2.5.
• Inclut courbes couple-vitesse et définitions de câblage codées par couleur.
