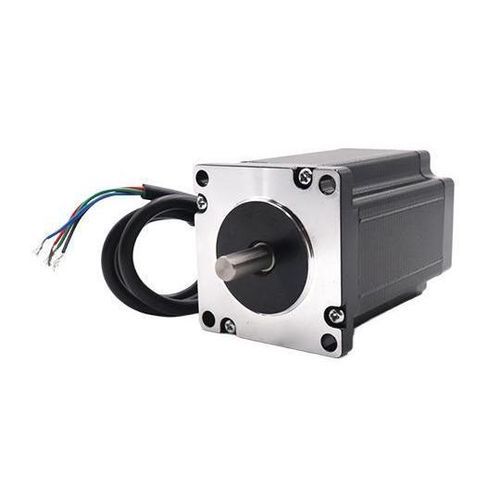

Moteur pas à pas 60BYGH1.8

pas à pas 2 phasesbiphasé24 V

Présentation du produit
Conçue et fabriquée par Shanghai Siheng Motor Manufacturing Co., Ltd., la série 60BYGH1.8 est un moteur pas à pas biphasé à boucle ouverte d'angle de pas 1,8°. La gamme propose plusieurs longueurs et valeurs de couple, destinée aux systèmes d'entraînement à courant constant. La documentation technique, incluant courbes couple-vitesse et schémas de câblage, est fournie pour faciliter le choix et l'installation.

Modèles inclus

• Quatre modèles : 60BYGH255-2004 à 60BYGH2100-3004

Caractéristiques principales

• Angle de pas : 1,8° (biphasé)
• Tension nominale : 2,4–4,8 V
• Courant nominal : 2–3 A
• Couple de maintien : 1,5–3,5 kg·cm
• Poids : 1 700–4 000 g
• Longueur du moteur : 55–100 mm
• Mode d'entraînement : entraînement à courant constant (alimentation recommandée 24 V)
• Excitation : 2 phases
• Classe d'isolement : Classe B
• Tension d'isolement : 500 V
• Résistance d'isolement : 100 Ω
• Fournit courbes couple-vitesse et schémas de câblage pour l'installation et le dimensionnement

Informations supplémentaires
Répertorié dans la catégorie « Moteur pas à pas 1,8° à boucle ouverte » et référencé pour des applications courantes de moteurs pas à pas (moteur à frein, moteur AC, moteur servo CC, etc.).
