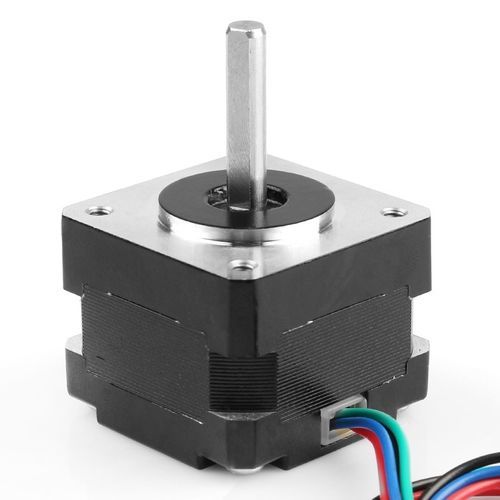

Moteur pas à pas 35BYGH

pas à pas 2 phasespas à pas hybridebiphasé

Description
Moteur pas à pas biphasé en boucle ouverte 35BYGH produit par Shanghai Siheng Motor Manufacturing Co., Ltd. La famille de produits comprend 6 modèles (35BYGH220-0404 à 35BYGH236-1004). Les fiches techniques fournissent les courbes couple-vitesse, les schémas de câblage codés par couleur pour les phases A/B et les cotes d'installation pour faciliter le choix et l'intégration mécanique.

Principales caractéristiques

• Moteur pas à pas hybride biphasé en configuration boucle ouverte
• Angle de pas : 1,8°
• Conçu pour un pilotage en courant constant
• Câblage codé par couleur pour identification simple des phases (A/B)
• Disponible en plusieurs longueurs et variantes de couple

Remarques

• Le fabricant fournit pour chaque modèle les courbes couple-vitesse et les plans d'installation afin d'aider la sélection.
• La classe d'isolation et les recommandations de pilotage varient selon le modèle ; se référer aux spécifications techniques pour les détails.

caractéristiques / spécifications techniques

• Série de modèles : 35BYGH (6 modèles : 35BYGH220-0404 à 35BYGH236-1004)
• Angle de pas : 1,8°
• Tension nominale : 2,7 V à 10 V (variable selon le modèle)
• Courant nominal : 0,4 A à 1,0 A (variable selon le modèle)
• Couple de maintien : 0,5 à 1,4 kg·cm (variable selon le modèle)
• Longueur du moteur : 20 mm à 36 mm (variable selon le modèle)
• Poids : env. 100 g à 180 g (variable selon le modèle)
• Classe d'isolation : Classe B
• Pilotage recommandé : pilotage en courant constant (24 V recommandé)
• Excitation : 2 phases
• Tension d'isolement : 500 V
• Résistance d'isolement : 100 Ω
